Motor paso a paso híbrido lineal

20LHS Serie 60N Fuerza 2 Fase Nema8 Sin captiva y extranjera Nut híbrido lineal Stepper Motors Acuadores lineales

Todas Las Categorías

Caja de engranajes planetaria de empuje

Caja de engranajes planetaria helicoidal

Caja de cambios de accionamiento armónico

Motor paso a paso de bucle cerrado

Sistema de posicionamiento preciso

Motor paso a paso híbrido lineal

Contacta con nosotros

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Contacta ahora

20LHS Serie 60N Fuerza 2 Fase Nema8 Sin captiva y extranjera Nut híbrido lineal Stepper Motors Acuadores lineales

Nombre De La Marca:	PRMCAS
Número De Modelo:	Sección 20LHS0494/0244/0164
Cuota De Producción:	≥50PCS
Detalles Del Embalaje:	1 piezas por cartón
Condiciones De Pago:	T/T basado en cuenta de empresa

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE, ROHS, CCC

Tamaño del marco:

Nema 8, 20 mm

Fase:

Fase 2

Ángulo de paso:

EXACTITUD DEL ÁNGULO:

0.09°

Corriente nominal:

0.49/0.24/0.16A. No incluye los componentes de los demás componentes.

Límites de carga recomendados:

Cables:

Lo más destacado:

Bajo ruido, baja vibración, baja calefacción, alta suavidad, alta fiabilidad

Personalización:

Apoyados

Capacidad de la fuente:

10000 piezas por mes

Resaltar:

Motor paso a paso híbrido lineal de 2 fases

Descripción del producto

1. Aplicaciones objetivo
El principio de accionamiento del motor paso a paso lineal híbrido se basa en la tecnología paso a paso.El mecanismo de tornillo transforma el movimiento de rotación en un movimiento lineal para lograr un control de posición de alta precisiónEn el proceso de aplicación real, el controlador del motor funcionará de acuerdo con diferentes modos de control, como el modo paso completo, el modo medio paso, etc.La elección de estos modos afectará la velocidad de rotación y la precisión del control de posición del motorTambién hay varios tipos de cables de tornillo y carrera para satisfacer los requisitos de diferentes aplicaciones.

Ventajas:

Los motores lineales híbridos tienen múltiples ventajas en comparación con otros sistemas de transmisión lineal, incluyendo:

1Control de precisión: puede lograr un control de posición y velocidad de alta precisión.

2• Alta capacidad de carga: puede soportar grandes cargas y es adecuado para diversas aplicaciones.

3Confiabilidad: Tiene una larga vida útil y estabilidad, y requiere menos mantenimiento.

4- Estructura simple: La estructura es relativamente simple, fácil de instalar y mantener.

5Bajo ruido: por lo general, el ruido es bajo en el trabajo, y es adecuado para el entorno que requiere un funcionamiento silencioso.

El motor lineal híbrido tiene una amplia gama de escenarios de aplicación y aplicaciones correspondientes en los campos de la automatización, la maquinaria y los instrumentos de precisión.en las industrias manufactureras como el aceroLos motores paso a paso se utilizan ampliamente en sistemas de control automático, control de posicionamiento en la línea de producción, transporte y clasificación de materiales.

2Reglas de denominación y especificaciones técnicas generales del motor paso a paso híbrido

reglas de denominación de los motores paso a paso lineales,

20LHS Serie 60N Fuerza 2 Fase Nema8 Sin captiva y extranjera Nut híbrido lineal Stepper Motors Acuadores lineales 0

Las especificaciones generales,

Ángulo de paso	1.8° (2a fase)
Precisión del ángulo de paso	± 0,09°
Tamaño	Nema 8
Grado de aislamiento	Se aplicarán las siguientes medidas: Clase B
Fuerza dieléctrica	500 VAC durante 1 minuto
Aumento de la temperatura	Menos de 80°C (corriente nominal)
Temperatura de la superficie	Máximo permitido 100 °C
Rango de humedad	20 a 90% de RH
Grado IP	Protección IP40
Certificados	Los productos de la categoría 1 incluidos en el anexo I se clasifican en el anexo II.

3. Serie 20LHS H.Hoja de datos de rendimiento del motor de paso lineal híbrido

Nombre del modelo	El cableado	Voltagem nominal	Nombrado En la actualidad	Resistencia / FASE	Inductividad /fase	Consumo de energía	Temperatura en aumento.	Peso	El aislamiento Resistencia
20LHS0494 20LHS0244 20LHS0164	Bipolaridad	2.5V	0.49A	5.1Ω	1.5 mH	2.45W	75 °C	43 gramos	20MΩ
		5 V	0.24A	20.4Ω	5.0 mH
		7.5V	0.16A	45.9Ω	11.7mH

Nota: Disponible la personalización de las especificaciones del motor.

Las especificaciones de los tornillos de conducción disponibles,

Código	Dimensiones del hilo del tornillo de conducción en mm
Código	Diámetro	el paso	el plomo
- ¿ Qué?	φ3.5	0.001524	0.3048
No	φ3.5	0.003048	0.6096
- ¿ Qué?	φ3.5	0.006096	1.2192
J.	φ3.5	0.012192	2.4384

Código	Dimensiones del hilo del tornillo de conducción en mm
Código	Diámetro	el paso	el plomo
AB	φ3.5	0.005	0.5
El aire acondicionado	φ3.5	0.01	1.0
AD	φ3.5	0.02	2.0
El AE	φ3.5	0.04	4.0

4. Dimensiones mecánicas (en mm)

dibujos mecánicos de tipo no cautivo,

20LHS Serie 60N Fuerza 2 Fase Nema8 Sin captiva y extranjera Nut híbrido lineal Stepper Motors Acuadores lineales 1

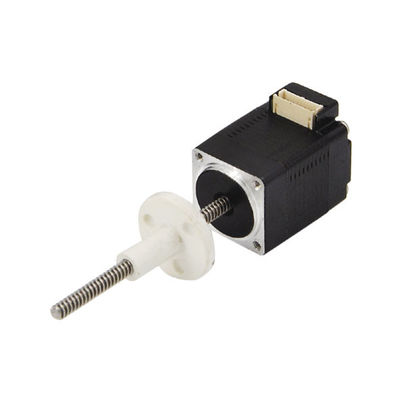

Dibujos mecánicos del tipo de tuerca externa,

20LHS Serie 60N Fuerza 2 Fase Nema8 Sin captiva y extranjera Nut híbrido lineal Stepper Motors Acuadores lineales 2

5. Curvas de fuerza y ritmo de pulso
20LHS Serie 60N Fuerza 2 Fase Nema8 Sin captiva y extranjera Nut híbrido lineal Stepper Motors Acuadores lineales 3

6. Cables
