Caja de engranajes planetaria de empuje

PLE060-L3 RATIO 64 A 350 engranaje de espolón caja de cambios planetaria para CNC y automatización industrial

Todas Las Categorías

Caja de engranajes planetaria de empuje

Caja de engranajes planetaria helicoidal

Caja de cambios de accionamiento armónico

Motor paso a paso de bucle cerrado

Sistema de posicionamiento preciso

Motor paso a paso híbrido lineal

Contacta con nosotros

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Contacta ahora

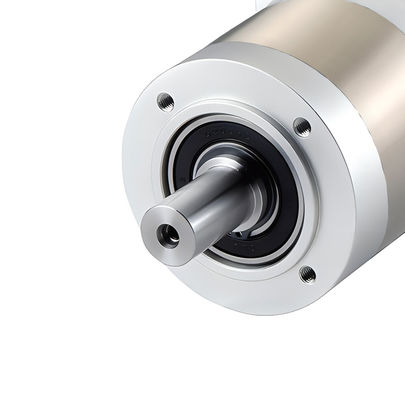

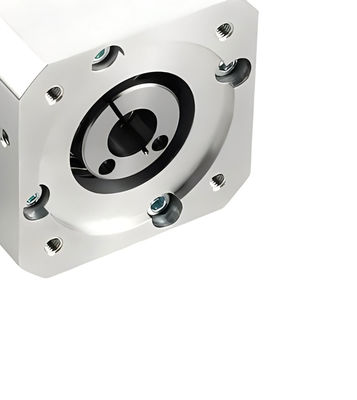

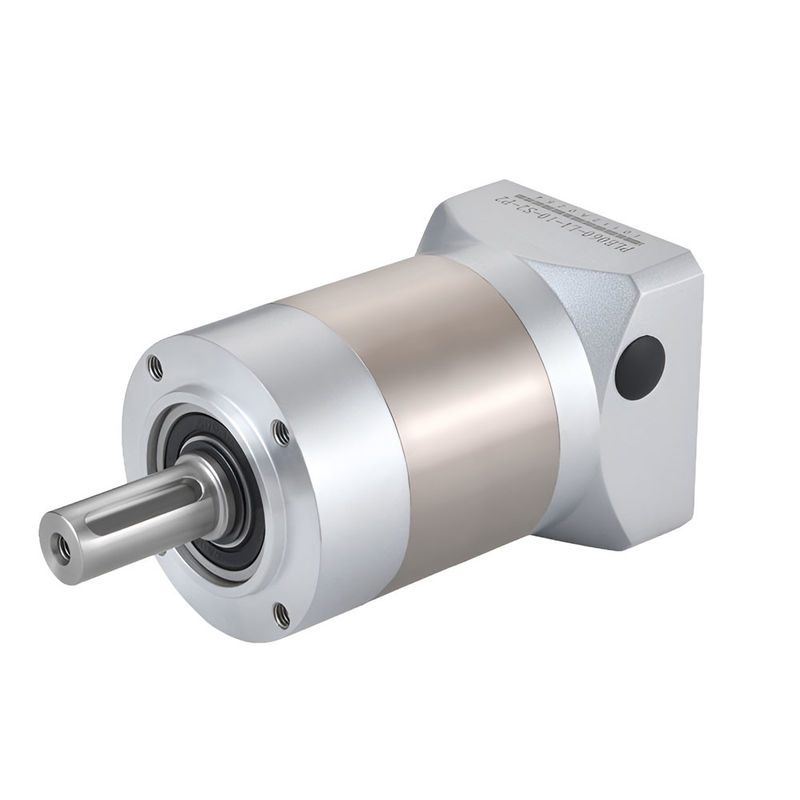

PLE060-L3 RATIO 64 A 350 engranaje de espolón caja de cambios planetaria para CNC y automatización industrial

Nombre De La Marca:	PRMCAS
Número De Modelo:	Se aplicará el método de evaluación de la calidad de los productos.
Cuota De Producción:	≥10pcs
Detalles Del Embalaje:	25 pcs por cartón
Condiciones De Pago:	T/T basado en cuenta de empresa

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE, ROHS, CCC

Ratios de reducción:

64, 80, 100, 125, 140, 175, 200, 250, 280, 350

Velocidad de entrada:

Con una velocidad nominal de 3000 rpm, máxima de 6000 rmp

Torque de salida:

Nivel nominal 37,5-41N.m, máximo 2 veces el valor nominal

Reacción:

<15arcmin>

Motores de ajuste:

Servomotor, 100W, 200W, 400W y paso a paso Nema 23 tamaño del marco 57mm

Duración promedio:

>20000h

Lo más destacado:

Bajo ruido, alto rendimiento y fiabilidad, alta velocidad y par, rentable

Personalización:

Apoyados

Capacidad de la fuente:

10000 piezas por mes

Resaltar:

64 a 350 caja de cambios planetaria de empuje

Descripción del producto

El PRMCAS-Automatizar de una mejor manera.

Soluciones de automatización de control de movimiento precisas y fiables

Más de 15 años de experiencia en control de movimiento industrial

PLE060-L3 3-etapa RATIO 64 a 350 Alta calidad de alto rendimiento engranaje de espolón caja de cambios planetaria para máquinas CNC y diversas aplicaciones de automatización industrial

1. Resumen de los productos

Nuestras máquinas de cajas de engranajes planetarias se utilizan ampliamente en los campos industriales, especialmente adecuadas para aplicaciones que requieren alta precisión, alta carga y alta confiabilidad, como máquinas herramientas CNC,máquinas de talla civil, equipos médicos, equipos láser, fabricación de automóviles, robótica, metalurgiacon una capacidad de transmisión superior a 300 W, medición científica de equipos de calibración, industria de la construcción naval, etc.

Las siguientes son algunas de lasLas aplicacionesde reducción planetaria en el ámbito industrial:

Fabricación de máquinas herramienta

El reductor planetario se puede utilizar para el eje principal de la máquina herramienta, la transmisión de entrada y otras partes para mejorar la precisión y estabilidad del movimiento de la máquina herramienta.

Línea de producción automatizada

Reducción planetaria puede utilizarse para automatizar el cinturón de transporte, la manipulación de maquinaria,robot y otro equipo en la línea de producción de automatización para lograr un control preciso de la ubicación y una transmisión eficiente.

Máquinas y aparatos para el embalaje

El reductor planetario se puede utilizar para el transporte, montaje y enlaces cerrados de las máquinas de embalaje para mejorar la precisión y la eficiencia del embalaje.

Máquinas y aparatos para la fabricación de textiles

El reductor planetario se puede utilizar para máquinas de hilos finos, máquinas integradas y máquinas de acabado en máquinas textiles para lograr efectos de transmisión relativamente estables y precisos.

La industria del automóvil

El reductor planetario es un dispositivo de transmisión importante en la transmisión de automóviles.

Industria metalúrgica

En la industria metalúrgica, el reductor planetario se utiliza generalmente en mecanismos de transmisión como máquinas de laminado y máquinas de laminado.

Industria del transporte marítimo

Las ventajas de los reductores planetarios se han utilizado ampliamente en la industria naval.reducción planetaria puede proporcionar un par de salida estable y transmisión suave.

Características y ventajas de la caja de cambios planetaria Kaifull PRMCAS

Los índices de reducción muy ricos

La función del reductor de engranajes planetario es disminuir y aumentar el par.000:1, y la relación de velocidad de transmisión de los engranajes armónicos de una sola etapa también puede alcanzar 1,000:1Sin embargo, los reductores planetarios normales no tienen una proporción superior a 10:1.

Capacidad de carga elevada

Cuando el reductor de engranajes planetario gira, el número de engranajes entrelazados es mayor, y las ruedas blandas utilizan materiales de alta resistencia, por lo que tienen una alta capacidad de carga.La capacidad de carga también está relacionada con los materiales que utilizanNormalmente los mejores materiales, el mayor costo, y también mayor rigidez y mayor par de salida.La capacidad de carga también está relacionada con el diseño de la estructura interna y es por eso que los mismos materiales pero la misma relación todavía pueden tener torque diferente.

Alta precisión

Debido a que el reductor planetario se gira, el número de engranajes de malla es mayor, y el error generado se compensará entre sí, por lo que es una transmisión más precisa.También Kaifull utilizar máquinas CNC de alta precisión extra para procesar engranajes, lo que también permite una alta precisión.

Normalmente el engranaje helicoidal tiene una mayor precisión que el engranaje de espolón, pero para los reductores planetarios de engranajes de espolón, también tiene una precisión como 3arcmin para una etapa,que se basa en las precisiones de las máquinas CNC de procesamiento de engranajes.

Alta eficiencia de transmisión

Los dientes blandos de la rueda del reductor planetario, durante el proceso de rotación, se mueve a una velocidad constante, por lo que su movimiento es más estable.La velocidad de deslizamiento de esta ronda es todavía muy baja.En la transmisión, el movimiento de las ruedas se reduce a un nivel muy bajo, lo que permite reducir el desgaste de los dientes de las ruedas y mejorar la eficiencia de la conducción.aunque ambos lados del equipo participaron en el trabajo, no hubo impacto, por lo que el movimiento de transmisión del reductor planetario es muy suave.

Reglas para el nombramiento

PLE060-L3 RATIO 64 A 350 engranaje de espolón caja de cambios planetaria para CNC y automatización industrial 0

PLE060-L3 RATIO 64 A 350 engranaje de espolón caja de cambios planetaria para CNC y automatización industrial 1

2Principales especificaciones técnicas

Si necesita otras especificaciones de rendimiento, póngase en contacto con nosotros en cualquier momento por sales@zionkaifull.com, o whatsapp +8618682160096.

Motores combinados	Servos de 100 W, 200 W, 400 W Las escaleras nema 23, tamaño del marco 57mm, Adaptador de eje disponible
Indicadores de reducción	64:1	80:1	100:1	125:1	140:1	175:1	200:1	250:1	280:1	350:1
Reacción negativa (arcmin)	< 15 minutos de arco
Velocidad de entrada nominal (rpm)	3000
Velocidad de entrada máxima (rpm)	6000
Torque de salida nominal (N.m.)	37.5	37.5	37.5	41	37.5	41	37.5	41	37.5	41
Torque de salida máximo (N.m)	75	75	75	82	75	82	75	82	75	82
La inercia del rotor (Kgcm2)	0.092	0.092	0.092	0.092	0.091	0.091	0.091	0.091	0.091	0.091
Fuerza radical máxima (N.m)	170
Fuerza axial máxima (N.m)	120
Duración media (horas)	>20000
Nivel de ruido (dB)	65
Grado IP	Protección IP65
La lubricación	Grasa a largo plazo
Eficiencia	El 95%
Peso (kg)	1.8
Adaptador de eje	Disponible

Especificaciones técnicas de más modelos de las series PLE060 a PLE120

		Las empresas de la Unión Europea	Las empresas de la Unión Europea	Las empresas de servicios de telecomunicaciones	Las demás:	Las demás:
Modelo	Unidad	Se trata de las siguientes:	Se trata de las siguientes:	Se trata de las siguientes:	PEL120	PEL160	Ratio	Escenario
Torque de salida nominal	N * m	16.5	60	60	148	310	3	1
		27	86	86	222	605	4
		27	94.5	94.5	235	420	5
		19.5	64	64	158	270)	7(8)
		8.5	39.5	39.5	93	-	10
			96	96	250	680	12
			96	96	250	-	15	2
		30	96	96	250	680	16
		30	96	96	250	680	20
		33	105.5	105.5	264	460	25
		30	96	96	250	El número de personas	28(32)
		33	105.5	105.5	364	-	35
		30	96	96	250	460	40
		33	105.5	105.5	364	El precio de venta	50(64)
		21.5	71.5	71.5	177	-	70
		37.5	120	120	310	900	64	3
		37.5	120	120	310	900	80
		37.5	120	120	310	900	100
		41.0	132.5	132.5	329	580	125
		37.5	120	120	310	Las empresas	140(160)
		41.0	132.5	132.5	329	-	175
		37.5	120	120	310	580	200
		41.0	132.5	132.5	329	9 00	250(256)
		37.5	120	120	310	Las empresas	Las demás:
		41.0	132.5	132.5	329	(400)	350 ((512)
Torque de frenado de emergencia	N * m	2 veces el par de salida nominal
Velocidad de entrada normal	rmp	3000	3000	3000	2000	2000
Velocidad máxima de entrada	rmp	6000	6000	6000	3500	3500
Fuerza radial máxima	No	170	1020	1020	2230	2200
Fuerza axial máxima	No	120	850	850	1550	2300
Eficiencia	%	Soltero[97%]			Doble [95%]
Duración media	h	20000
Peso	En kg	1.4	3.7	8.0	16	19		1
		1.6	4.2	8.9	18	25		2
		1.8	4.7	9.8	21	31		3

3Dibujos mecánicos (en mm) y cables

Si necesita personalización de dibujos mecánicos, póngase en contacto con nosotros en cualquier momento por sales@zionkaifull.com, o WhatsApp +8618682160096.
También si necesita los dibujos mecánicos de una caja de cambios específica, por favor póngase en contacto con nosotros también.

PLE060-L3 RATIO 64 A 350 engranaje de espolón caja de cambios planetaria para CNC y automatización industrial 2

Nota:Si encuentra dificultades en la selección del modelo, sólopor favor, póngase en contacto con nosotros yse recomendará el reductor más adecuado.

Más tipos de engranajes de empuje Cajas de engranajes planetarias para su referencia amable

PLE060-L3 RATIO 64 A 350 engranaje de espolón caja de cambios planetaria para CNC y automatización industrial 3

4Sistema de gestión de calidad de alto nivel

PLE060-L3 RATIO 64 A 350 engranaje de espolón caja de cambios planetaria para CNC y automatización industrial 4

5. Garantizar y Servicios

El período de garantía es de 18 meses a 2 años dependiendo de los productos.
Apoyo técnico al cliente 24*7 por correo electrónico, WhatsApp, TeamViewer, llamada de voz o video, etc.
Servicios de formación técnica a distancia o in situ, etc.
Más servicios según las necesidades del cliente.
