El PRMCAS-Automatizar de una mejor manera.

Sistemas de automatización de control de movimiento precisos y fiables

Más de 15 años de experiencia en control de movimiento industrial

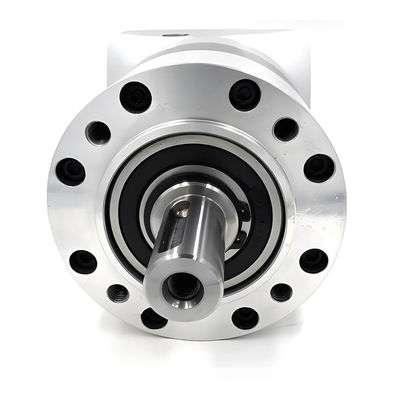

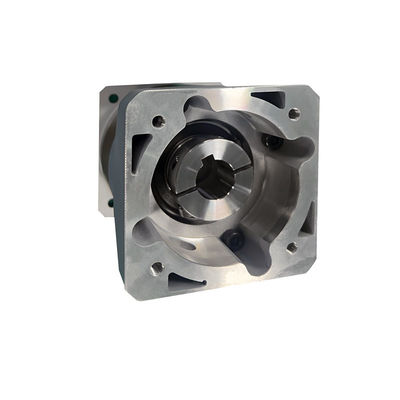

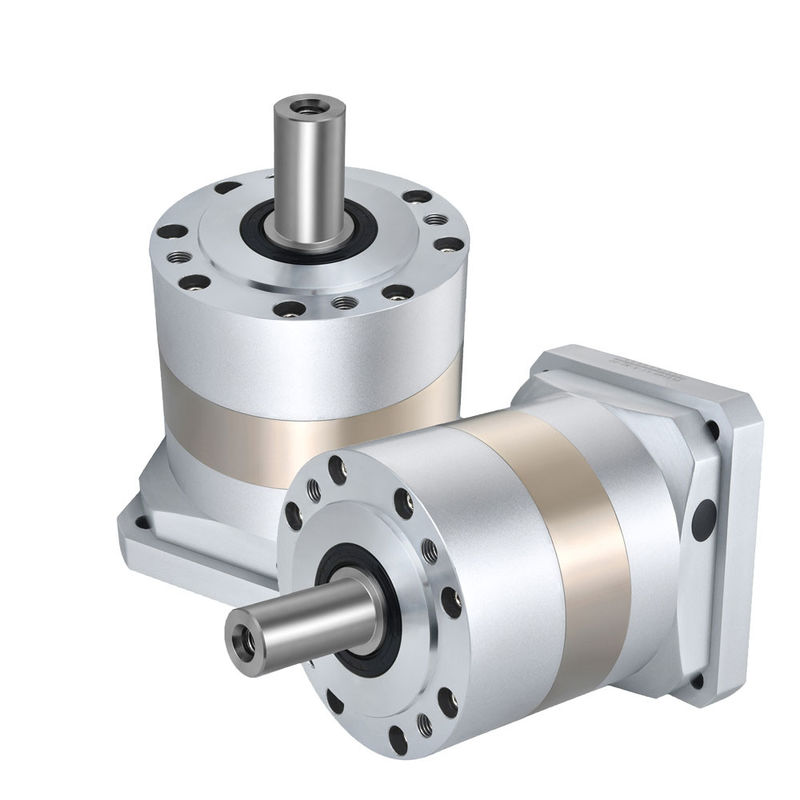

PLE160-L1 1 etapa RATIO 3 a 8 Alta calidad Alta Performance Spur Gear Planetary Gearbox para máquinas CNC y diversas aplicaciones de automatización industrial

Alta precisiónSe trata de un proyecto de investigación.3,4,5,8)-S2-P2series planetary gearboxs are widely used in industrial automation fields and helps our customers to fastly develop thousands of innovative and flexible automation applications all over the world each year.

La referencia de las aplicaciones de los reductores de engranajes planetarios Kaifull PRMCA.

Las máquinas de cajas de engranajes planetarias se utilizan ampliamente en los campos industriales, especialmente adecuadas para aplicaciones que requieren alta precisión, alta carga y alta fiabilidad, como las máquinas herramientas CNC,máquinas de talla civil, equipos médicos, equipos láser, fabricación de automóviles, robótica, metalurgiacon una capacidad de transmisión superior a 300 W, medición científica de equipos de calibración, industria de la construcción naval, etc.

Las siguientes son algunas aplicaciones comunes del reductor planetario en el campo industrial:

Fabricación de máquinas herramienta

El reductor planetario se puede utilizar para el eje principal de la máquina herramienta, la transmisión de entrada y otras partes para mejorar la precisión y estabilidad del movimiento de la máquina herramienta.

Línea de producción automatizada

Reducción planetaria puede utilizarse para automatizar el cinturón de transporte, la manipulación de maquinaria,robot y otro equipo en la línea de producción de automatización para lograr un control preciso de la ubicación y una transmisión eficiente.

Máquinas y aparatos para el embalaje

El reductor planetario se puede utilizar para el transporte, montaje y enlaces cerrados de las máquinas de embalaje para mejorar la precisión y la eficiencia del embalaje.

Máquinas y aparatos para la fabricación de textiles

El reductor planetario se puede utilizar para máquinas de hilos finos, máquinas integradas y máquinas de acabado en máquinas textiles para lograr efectos de transmisión relativamente estables y precisos.

La industria del automóvil

El reductor planetario es un dispositivo de transmisión importante en la transmisión de automóviles.

Industria metalúrgica

En la industria metalúrgica, el reductor planetario se utiliza generalmente en mecanismos de transmisión como máquinas de laminado y máquinas de laminado.

Industria del transporte marítimo

Las ventajas de los reductores planetarios se han utilizado ampliamente en la industria naval.reducción planetaria puede proporcionar un par de salida estable y transmisión suave.

Reducidores planetarios Kaifull Características y ventajas

Alta precisión.El reductor planetario utiliza los engranajes planetarios para la transmisión de energía. El número de engranajes es grande y la relación de transmisión es grande.su precisión de transmisión es muy alta y el error es muy pequeñoEstas características de alta precisión han hecho que las cajas de engranajes planetarias se apliquen ampliamente en muchos campos.

Gran capacidad de carga.La estructura de la caja de cambios planetaria es muy compacta y los engranajes están distribuidos uniformemente, por lo que su capacidad de carga es muy fuerte y puede soportar una gran carga.

Alta eficiencia de transmisión.La eficiencia de transmisión del reductor planetario es muy alta, y su eficiencia puede alcanzar hasta el 98%!Esta característica de alta eficiencia ha hecho que el reductor planetario se aplique ampliamente en algunas aplicaciones con altos requisitos de consumo de energía.

Una larga vida.Los engranajes del reductor planetario están hechos de materiales de alta resistencia y alta dureza. Es un procesamiento preciso y tratamiento térmico, por lo que tiene una vida útil relativamente larga.la estructura del reductor planetario es compacta y los componentes internos se desgastan menosTambién es una de las razones de su larga vida.

Estas características han hecho que los reductores planetarios se apliquen ampliamente en muchas áreas de automatización industrial,y convertirse en un dispositivo indispensable importante en los campos de procesamiento de maquinaria moderna y producción de automatización.

Reglas para el nombramiento

Especificaciones técnicas de más modelos de las series PLE060 a PLE120

Si necesita personalización de dibujos mecánicos, póngase en contacto con nosotros en cualquier momento por sales@zionkaifull.com, o WhatsApp +8618682160096.
También si necesita los dibujos mecánicos de una caja de cambios específica, por favor póngase en contacto con nosotros también.

Más tipos de engranajes de empuje disponibles

• El período de garantía es de 18 meses a 2 años dependiendo de los productos.
• Apoyo técnico al cliente 24*7 por correo electrónico, WhatsApp, TeamViewer, llamada de voz o video, etc.
• Servicios de formación técnica a distancia o in situ, etc.
• Más servicios según las necesidades del cliente.

ElPrincipio de funcionamientoEl sistema de reducción planetaria se basa en los principios básicos del sistema de rotación planetaria.El número de ruedas planetarias se puede seleccionar de acuerdo con la demanda de desaceleración y la eficiencia de la transmisiónEl engranaje interno está fijado en el marco, mientras que la rueda solar es una rueda central, que está conectada al eje de entrada.Las ruedas solares mueven el planeta a girarMientras que la rueda planetaria gira a lo largo de la órbita del engranaje interno, también gira a lo largo de su propio eje.Esta forma especial de ejercicio permite al sistema de ruedas planetarias lograr una gran relación de desaceleración, y también garantiza la estabilidad y precisión de la transmisión.

La rotación del eje de entrada se pasa a la rueda del planeta a través de la rueda solar, y la rueda del planeta comienza a girar bajo el impulso de la rueda solar.

Mientras que la rueda planetaria gira a lo largo de la vía del engranaje interno, también gira a lo largo de su propio eje.

El revólver y la rotación de la rueda planetaria pasan la energía al bastidor planetario, y la plataforma planetaria transmite la energía al eje de salida, que impulsa a todo el desacelerador a girar.

La precisión de fabricación e instalación del acelerador garantiza la estabilidad y exactitud de la transmisión.que permite al reductor planetario lograr un efecto de desaceleración de alta precisión.

Términos de los reductores de engranajes planetarios

Relación de reducción de velocidad:El valor de la relación entre la velocidad de entrada y la velocidad de salida.

Número de etapa:Porque un conjunto de engranajes planetarios no puede satisfacer una gran relación de transmisión,a veces se necesitan dos o tres conjuntos para satisfacer los requisitos del usuario para mayores ratios de transmisiónDebido al aumento del número de engranajes planetarios, la longitud de la caja de engranajes planetaria aumentará y la eficiencia disminuirá.

Eficiencia de carga total:Se refiere a la eficiencia de transmisión de la potencia del reductor con la carga máxima (torque de salida en caso de avería).

Duración media:Se refiere al tiempo de trabajo continuo cuando la caja de cambios lleva la carga nominal con la velocidad de entrada más alta.

Torque de salida nominal:El valor de par de salida estándar para un reductor de engranajes planetario. En este valor, cuando la velocidad de salida es de 100 rpm, la vida útil del reductor es la vida media.la vida media de la desaceleración disminuiráCuando el par de salida es más del doble del valor, el reductor falla.

La lubricación:El reducidor de velocidad planetario es un dispositivo de sellado completo, por lo que no es necesario utilizar grasa lubricante durante todo el período de uso.

Ruido:La unidad es decibel (DB), este valor se mide cuando la velocidad de entrada es de 3000 rpm/minuto, sin carga, y a un metro del reductor.

Reacción:Fijar el extremo de salida, girar el extremo de entrada en el sentido de las agujas del reloj y en sentido contrario, de modo que cuando el extremo de salida genere el par nominal ± 2% de par,hay un pequeño desplazamiento de la esquina en la terminal de entrada del reductorLa unidad es arco-min, que es una sexta de un grado.
