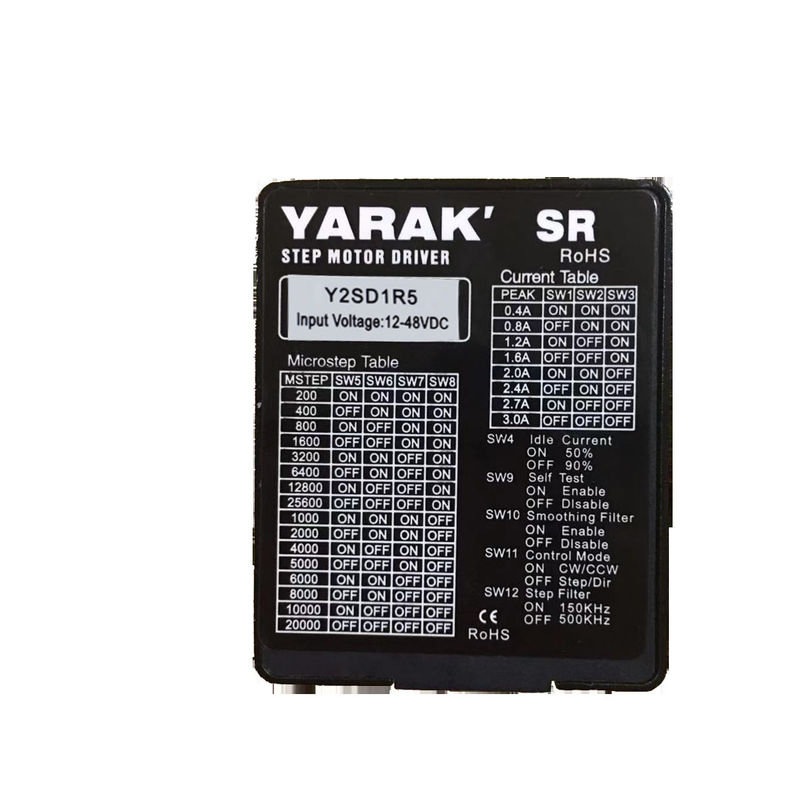

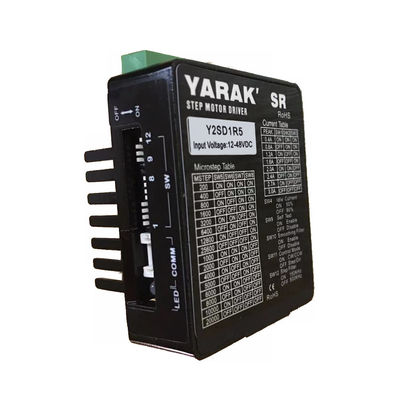

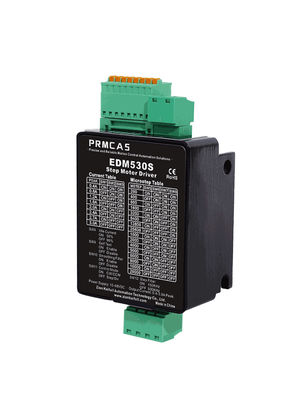

Y2SD1R5 3.0A 2 Fase Open Loop Mini Stepper Drive con diseño compacto para motores híbridos Nema 8 a 23
1. Resumen de los productos
Este YSD1R5 mini controlador paso a paso se especializa en el tamaño excepcionalmente pequeño con una salida máxima de 3A,El sistema de control de velocidad es un sistema de control de velocidad que permite que sea una opción ideal para aplicaciones que no tienen mucho espacio para la instalación de controladores paso a paso..
Los controladores digitales paso a paso adoptan DSP para el procesamiento y control de señales para un mejor rendimiento y una personalización orientada a la aplicación flexible.y el control preciso del movimiento del motor a través de un algoritmo de control bien diseñadoLa diferencia máxima entre el controlador paso a paso analógico y digital es que el digital puede reducir eficazmente la vibración, el ruido y el calentamiento del motor paso a paso,especialmente en condiciones de baja velocidad y de escalones pequeños (subdivisión)En general, los controladores digitales de paso a paso tienen un mejor rendimiento que el analógico.
Además, el calentamiento de Y2SD1R5 es bastante pequeño, lo que lo hace también adecuado para aplicaciones sensibles de calentamiento, como aplicaciones médicas, aplicaciones químicas, etc.
Algunas ventajas:
Alta precisión: El motor paso a paso es muy preciso, por lo que se puede lograr un control de movimiento de alta precisión.
Sin errores acumulados: a diferencia del servomotor, el controlador del motor paso a paso no acumula errores y los pasos de cada rotación o movimiento son fijos.
Respuesta rápida: el conductor del motor paso a paso tiene un tiempo de respuesta corto, lo que puede lograr un control preciso del movimiento en poco tiempo.
Ahorro de energía: Debido a que el conductor del motor paso a paso sólo recibe el pulso eléctrico cuando se necesita, tiene un bajo consumo de energía.
Mantenimiento sencillo: La estructura del motor paso a paso es simple, por lo que es relativamente fácil de mantener.
2Principales especificaciones técnicas
Punto de trabajo | Descripción |
Válvula de entrada | 12 a 48VDC |
Corriente de salida | 0.4 a 3.0A (pico máximo) |
Modo de control |
Pulso y dirección, CW y CCW (Seleccionado por el saltador a bordo) |
Señales de control | 5VDC y 24VDC Compatible |
Micro paso Rango de acción |
16 tipos, 1 a 128 ajustes de micro paso, De 200 a 25600 Pules por ronda |
Corriente de ralentí | 50% o 90% por el ajuste de saltadores |
Funciones especiales |
Auto ajuste, auto prueba, micro interpolación paso, Selección de la inercia de carga |
Señales de entrada Filtración |
Filtración digital de 150 kHz para escenarios de micro paso bajo Filtración digital de 2 MHz para escenarios de micro paso alto |
Protección |
Metal, alto rendimiento EMC, Protección eléctrica de varios niveles |
Motores de ajuste | Adaptado a los motores paso a paso de Nema11 a Nema23 |
3Interfaces externas del controlador paso a paso
4Indicador de estado del LED Descripción
Con base en los indicadores de estado del LED, se puede identificar el estado de trabajo del conductor o las causas anormales.
5. Configuración de salida
Configuración del interruptor | Corriente máxima /A | ||
El número de unidades | Sección 2 | El número de unidades | |
No. | No. | No. | 3.0 |
En el | No. | No. | 2.7 |
No. | En el | No. | 2.4 |
En el | En el | No. | 2.0 |
No. | No. | En el | 1.6 |
En el | No. | En el | 1.2 |
No. | En el | En el | 0.8 |
En el | En el | En el | 0.4 |
La corriente idle puede fijarse en el 50% de nromal cuando SW4 está encendida y en el 90% cuando está apagada.
6. Setificación del interruptor DIP
Sección 5 | Sección 6 | Sección 7 | Sección 8 |
Micros pasos |
El PPR |
O seaF: el precio | - No. | - No. | 0 FF | 125 | 25000 |
Está encendido | - No. | - No. | 0 FF | 100 | 20000 |
- No. | Está encendido | - No. | 0 FF | 50 | 10000 |
Está encendido | Está encendido | - No. | 0 FF | 40 | 8000 |
- No. | - No. | Está encendido | 0 FF | 25 | 5000 |
Está encendido | - No. | Está encendido | 0 FF | 20 | 4000 |
- No. | Está encendido | Está encendido | 0 FF | 10 | 2000 |
Está encendido | Está encendido | Está encendido | 0 FF | 5 | 1000 |
- No. | - No. | - No. | 0 N | 128 | 25600 |
Está encendido | - No. | - No. | 0 N | 64 | 12800 |
- No. | Está encendido | - No. | 0 N | 32 | 6400 |
Está encendido | Está encendido | - No. | 0 N | 16 | 3200 |
- No. | - No. | Está encendido | 0 N | 8 | 1600 |
Está encendido | - No. | Está encendido | 0 N | 4 | 800 |
- No. | Está encendido | Está encendido | 0 N | 2 | 400 |
Está encendido | Está encendido | Está encendido | 0 N | 1 | 200 |
7. Otras configuraciones DIP
DIP no. | Función | Descripción |
Sección 9 |
Autoexamen |
Encendido: el motor girará a 1 rpm/s durante 1 vuelta en el sentido de las agujas del reloj y 1 vuelta hacia atrás. |
Sección 10 | Interpolación de micro pasos |
Encendido: Interpolación de micro pasos habilitada, sugiero utilizar cuando el micro paso sea inferior a 8. apagado: función desactivada. |
Se trata de la siguiente: | Selección del modo de pulso |
En: CW y CCW Desactivado: Pulso y dirección |
El número de unidades. |
Señales de entrada Filtración digital |
En: 150 kHz, adecuado para ajustes de micro paso bajo |
8- Las señales de control.
las descripciones de las señales de entrada que se indican a continuación,
Muestra | Nombre del terminal | Función |
Paso 1 |
Señales de pulso |
Recepción de la señal 5-24V/NPN/PNP |
DIR |
Señales de dirección |
Recepción de la señal 5-24V/NPN/PNP |
En el caso de los |
Habilitar la señal |
La señal de 5-24V/NPN/PNP se recibe sin entrada, motor activado. |
9. Conexiones
Conexiones de entrada:
10. Las dimensiones mecánicas
![]() |
