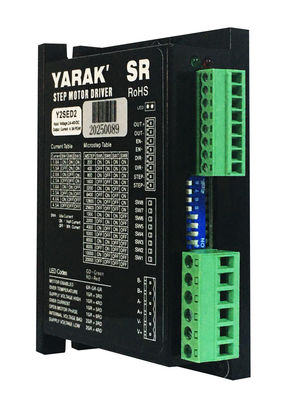

Y2SED2 Nema 23 - 24 Hybrid Stepper Motor Drive 4.5A de 2 fases con salida de alarma

Nombre De La Marca:	YARAK
Número De Modelo:	Y2SED2
Cuota De Producción:	≥50PCS
Detalles Del Embalaje:	50 pcs por cartón
Condiciones De Pago:	T/T basado en cuenta de empresa

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE, ROHS

El tipo:

Económico de circuito abierto con salida de alarma

Fase:

Fase 2

Válvula de entrada:

24-48VDC

Corriente de salida:

1.0 a 4.5A

Modo de control:

Además + Dirección, CW & CCW

Salida de alarma:

- ¿ Qué?

Señales de control:

5 VDC y 24 VDC Compatibles

Funciones especiales:

Reducción de la corriente cuando está inactivo, anti-resonancia en el dominio de baja velocidad, fil

Corriente de Idel:

50% o 90% mediante la configuración del interruptor DIP

Motores de ajuste:

Nema 23 a 24

Lo más destacado:

Máximo rendimiento, alta fiabilidad, compatibilidad con aplicaciones amplias, larga vida útil

Personalización:

Disponible con MOQ

Capacidad de la fuente:

10000 piezas por mes

Resaltar:

Motor de accionamiento de paso híbrido

Nema 23 conductor del motor paso a paso

Descripción del producto

Y2SED2 4.5A 2 Fase DC Stepper Drive con salida de alarma 24-48VDC entrada t para Nema 23 a 24 Hybrid StepperMotor

1. Resumen de los productos

Este Y2SED2 es un controlador paso a paso híbrido de precio competitivo con gran rendimiento y alta fiabilidad, larga vida útil, que es ideal para aplicaciones y clientes sensibles al precio.

Algunas ventajas del paso a paso:

Alta precisión: El motor paso a paso es muy preciso, por lo que se puede lograr un control de movimiento de alta precisión.

Sin errores acumulados: a diferencia del servomotor, el controlador del motor paso a paso no acumula errores y los pasos de cada rotación o movimiento son fijos.

Respuesta rápida: el conductor del motor paso a paso tiene un tiempo de respuesta corto, lo que puede lograr un control preciso del movimiento en poco tiempo.

Ahorro de energía: Debido a que el conductor del motor paso a paso sólo recibe el pulso eléctrico cuando se necesita, tiene un bajo consumo de energía.

Mantenimiento sencillo: La estructura del motor paso a paso es simple, por lo que es relativamente fácil de mantener.

Las unidades de paso se utilizan ampliamente en la automatización de fábricas, máquinas de tallado, fabricación de productos electrónicos, clasificación logística, robots, varios equipos especiales de automatización, equipos médicos,Máquinas herramientas CNCEl sistema de medición de las emisiones de gases de efecto invernadero, el equipo láser, la maquinaria de impresión, el procesamiento de materiales, el sistema de seguridad, el sistema de navegación, las pruebas y mediciones industriales, etc. Existen muchos campos como los sistemas de medición y medición.

2Principales especificaciones técnicas

Punto de trabajo	Descripción
Válvula de entrada	24 a 48 VdC
Corriente de salida	1.0 a 4.5A (pico máximo)
Modo de control	Pulso y dirección, CW y CCW
Señales de control	5VDC y 24VDC Compatible
Micro paso Rango de acción	16 tipos, 1 a 128 ajustes de micro paso, De 200 a 25600 Pules por ronda
Corriente de ralentí	50% o 90% mediante la configuración del interruptor DIP
Funciones especiales	Reducción de la corriente cuando está inactivo, anti-resonancia en el dominio de baja velocidad, filtración de la señal de entrada, micropaso de marcado, error de autocontrol, etc.
Protección	Metal, alto rendimiento EMC, Protección eléctrica de varios niveles
Motores de ajuste	Adaptado a los motores paso a paso de Nema8 a Nema17

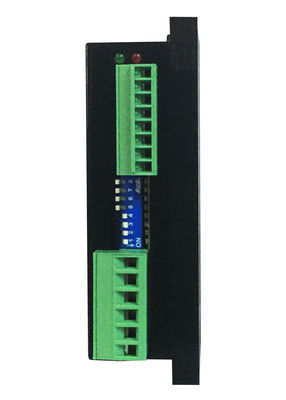

3Interfaces externas del controlador paso a paso

Y2SED2 Nema 23 - 24 Hybrid Stepper Motor Drive 4.5A de 2 fases con salida de alarma 0

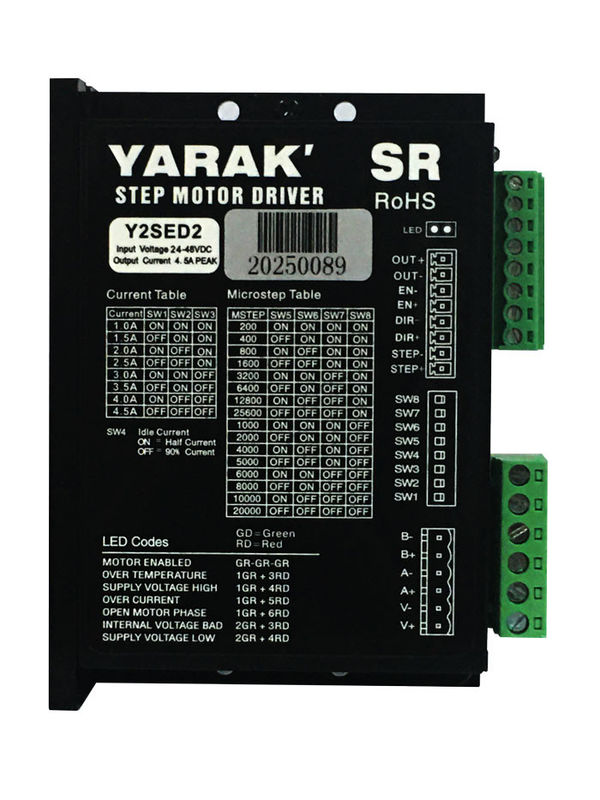

4Indicador de estado del LED Descripción

Con base en los indicadores de estado del LED, se puede identificar el estado de trabajo del conductor o las causas anormales.

Y2SED2 Nema 23 - 24 Hybrid Stepper Motor Drive 4.5A de 2 fases con salida de alarma 1

5. Configuración de salida

Cambiar Configuración			Y2SED1
El número de unidades	Sección 2	El número de unidades	Pico Corriente/A
No.	No.	No.	4.5
En el	No.	No.	4.0
No.	En el	No.	3.5
En el	En el	No.	3.0
No.	No.	En el	2.5
En el	No.	En el	2.0
No.	En el	En el	1.5
En el	En el	En el	1.0

Configuración de la corriente Idel,

El DIP	Estatus de las personas	Descripción
Sección 4	En el	Establecer el 50% de la corriente
Sección 4	- No.	Establezca el 90% de la corriente

6. Setificación del interruptor DIP

Configuración del interruptor				Y2SA2
Sección 5	Sección 6	Sección 7	Sección 8	Micro paso	Pulso/Ronda
No.	No.	No.	No.	100	20000
En el	No.	No.	No.	50	10000
No.	En el	No.	No.	40	8000
En el	En el	No.	No.	30	6000
No.	No.	En el	No.	25	5000
En el	No.	En el	No.	20	4000
No.	En el	En el	No.	10	2000
En el	En el	En el	No.	5	1000
No.	No.	No.	En el	128	25600
En el	No.	No.	En el	64	12800
No.	En el	No.	En el	32	6400
En el	En el	No.	En el	16	3200
No.	No.	En el	En el	8	1600
En el	No.	En el	En el	4	800
No.	En el	En el	En el	2	400
En el	En el	En el	En el	1	200

7- Las señales de control.

las descripciones de las señales de entrada que se indican a continuación,

Muestra	Nombre del terminal	Función
Paso 1	Indicador de pulso (CW)	Recepción de la señal 5-24V/NPN/PNP
DIR	Indicador de dirección (CCW)	Recepción de la señal 5-24V/NPN/PNP
En el caso de los	Habilitar la señal	La señal de 5-24V/NPN/PNP se recibe sin entrada, motor activado.

9. Conexiones

Conexiones de entrada:

Y2SED2 Nema 23 - 24 Hybrid Stepper Motor Drive 4.5A de 2 fases con salida de alarma 2

Conexiones de salida

Y2SED2 Nema 23 - 24 Hybrid Stepper Motor Drive 4.5A de 2 fases con salida de alarma 3

10. Las dimensiones mecánicas

Y2SED2 Nema 23 - 24 Hybrid Stepper Motor Drive 4.5A de 2 fases con salida de alarma 4
