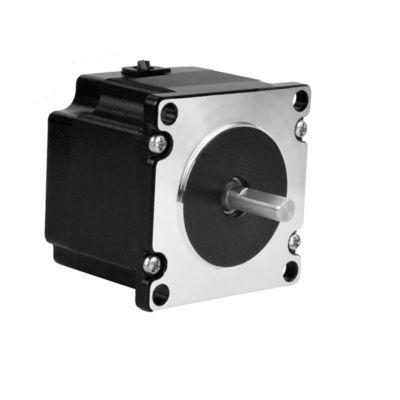

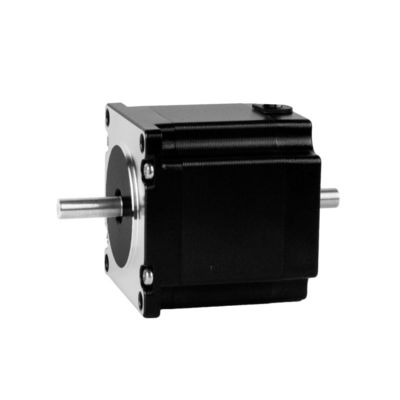

Motor de paso híbrido de dos fases de doble eje de seis cables de la serie 57HS077

1. Descripción general del producto

El motor paso a paso es un motor que convierte la señal de pulso eléctrico en el desplazamiento del ángulo correspondiente o el desplazamiento de la línea.Puede utilizar la cantidad y la frecuencia del pulso para controlar la rotación (ángulo de rotación, velocidad de rotación) en aplicaciones de automatización. Para cada pulso, el rotor del motor gira en un ángulo o hacia adelante, y su cambio de ángulo de salida o desplazamiento de la línea es proporcional al pulso de entrada,y la velocidad es proporcional a la frecuencia del pulsoPor lo tanto, el motor paso a paso también se llama motor de pulso.

En el caso de la no sobrecarga, la velocidad del motor y la posición de parada dependen únicamente de la frecuencia y el número de la entrada pulsada, sin verse afectados por el cambio de carga.añadir una señal de pulso al motorLa ventaja de esta relación lineal entre el pulso y el ángulo de rotación, además de que un motor paso sólo tiene errores periódicos sin errores acumulativos,hacer motor paso ampliamente utilizado en la velocidad de automatización, posición y otros campos de control fácilmente.

Con el desarrollo de la investigación de productos y el desarrollo de la tecnología, el rendimiento del sistema de paso se ha mejorado aún más.No habrá pérdida de paso en la mayoría de los días, y el tiempo de vida muy largo, casi sin necesidad de mantenimiento, lo que hace que los pasos sean populares y ampliamente utilizados en muchos tipos de aplicaciones de control de movimiento de automatización industrial.

Aunque el motor paso a paso y su tecnología de control son actualmente muy maduras, si no se utiliza correctamente, todavía puede haber una situación de pérdida de paso, es decir, error de posición.causas comunes y soluciones de errores de posición.

Las razones del error de posición de los motores paso a paso

Inercia de gran carga

Cuando la inercia de la carga impulsada por el motor paso a paso es grande, su inercia generará fuerza de inercia,causando que la salida de la forma de onda actual del controlador del motor paso a paso sea inconsistente con la forma de onda actual requerida, lo que resulta en una posición inexacta del motor paso a paso.

El conductor del motor paso a paso no está configurado correctamente

Los ajustes incorrectos del controlador del motor paso a paso, como la fracción fina, el ángulo de paso y otros parámetros, también pueden conducir a un aumento del error de posición del motor paso a paso.

La salida de la señal de pulso por el controlador del motor paso a paso es inestable

Cuando la salida de la señal de pulso del controlador del motor paso a paso es inestable, puede conducir a una posición inexacta del motor paso a paso.Esta situación es más común cuando se utiliza la transmisión a larga distancia de señales de control.

El motor paso a paso está dañado.

El rotor o el estator del motor paso a paso pueden dañarse, o los rodamientos pueden dañarse, lo que puede conducir a errores de posición en el motor paso a paso.

Métodos para resolver el error de posición de los motores paso a paso

Inercia de la carga de control

El error de posición del motor paso a paso puede reducirse reduciendo la inercia de la carga.métodos tales como la instalación de amortiguadores y el cambio del modo de inercia de carga se pueden utilizar para reducir la inercia de carga.

Configurar los parámetros del controlador correctamente

Para garantizar la exactitud de la posición, debe ajustarse correctamente los parámetros de subdivisión y ángulo de paso del conductor del motor paso a paso.

Señales de pulso de salida estables

Los generadores de pulso de alta precisión o filtros ajustables se pueden utilizar para estabilizar la señal de pulso de salida y reducir el error de posición de los motores paso a paso.

Reemplazar los componentes dañados del motor paso a paso

Cuando el motor paso a paso está dañado, es necesario reemplazar los componentes correspondientes para restablecer el funcionamiento normal del motor paso a paso.

Las aplicaciones de los motores paso a paso híbridos Kaifull PRMCAS

Máquinas herramienta y máquinas de grabado

La aplicación de motores paso a paso en máquinas herramienta también es muy común.logrando así precisión y velocidad en el mecanizado de piezas de trabajoPuede lograr diferentes efectos de procesamiento, alta velocidad y alta eficiencia.

Equipo de automatización

La aplicación de los motores paso a paso en equipos de automatización también es muy amplia.logrando así el control automatizado del equipoPuede lograr diferentes efectos de control, como alta velocidad y alta estabilidad.

Máquinas de impresión

En una impresora, se utiliza un motor paso a paso para controlar el movimiento de la cabeza de impresión, logrando así una impresión precisa de texto, imágenes y gráficos.Puede lograr diferentes efectos de impresión, como alta definición, alta velocidad y alta estabilidad.

Componentes para automóviles

La aplicación de motores paso a paso en componentes de automóviles también es muy común.ventanasEl control automático de los componentes de los automóviles puede lograr diferentes efectos de control, como alta velocidad y alta fiabilidad.

Equipo óptico

En el equipo óptico, los motores paso a paso se utilizan ampliamente en moduladores, ajuste fino y otros aspectos.se utilizan ampliamente en varios mecanismos de posicionamiento óptico, lo que puede proporcionar una mayor estabilidad y precisión para los equipos ópticos.

Dispositivos médicos

Los motores paso a paso se utilizan ampliamente en dispositivos médicos, especialmente en instrumentos quirúrgicos como cuchillas y cortadores.El posicionamiento de alta precisión de los motores paso a paso puede mejorar significativamente la precisión de la cirugía y hacer la cirugía más seguraLos motores paso a paso también se pueden utilizar en dispositivos como marcapasos y jeringas.

Aplicaciones de posicionamiento preciso

Los motores paso a paso pueden completar tareas de posicionamiento preciso a través de movimiento cuantitativo y ángulos de paso fijos, lo que los hace ampliamente utilizados en varios equipos de posicionamiento de precisión,como el equipo óptico, equipos textiles, máquinas de bordado por ordenador, equipos médicos, equipos de automatización, etc. Estos equipos requieren generalmente maquinaria de posicionamiento de alta precisión y estable,y los motores paso a paso son perfectos para tales tareas.

En resumen, los motores paso a paso pueden utilizarse ampliamente en diversos campos debido a sus características de movimiento cuantitativo y ángulo de paso fijo,proporcionando una fuerza motriz más precisa y eficiente para los equipos mecánicos para lograr una mayor eficiencia y calidad de producción.

2Especificaciones técnicas generales del motor híbrido paso a paso

3Hoja de datos de rendimiento del motor paso a paso híbrido

4. Dimensiones mecánicas (en mm)

5Diagrama de cableado

6. Curvas de velocidad de par
