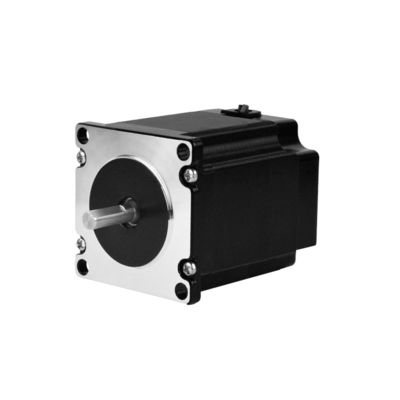

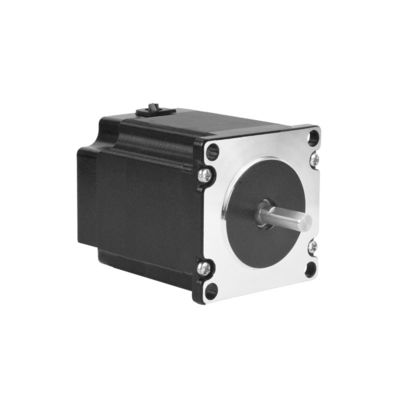

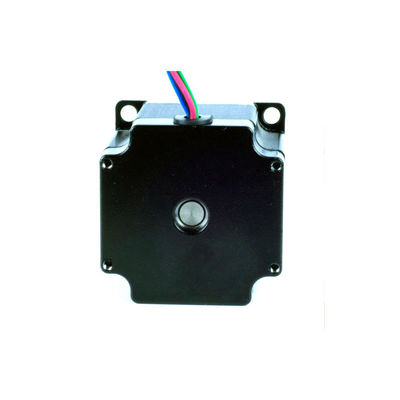

57HS145/185/190 Serie de ocho hilos 2 fases híbridos motor paso a paso

1. Descripción general del producto

El motor paso a paso es un motor que convierte la señal de pulso eléctrico en el desplazamiento del ángulo correspondiente o el desplazamiento de la línea.Puede utilizar la cantidad y la frecuencia del pulso para controlar la rotación (ángulo de rotación, velocidad de rotación) en aplicaciones de automatización. Para cada pulso, el rotor del motor gira en un ángulo o hacia adelante, y su cambio de ángulo de salida o desplazamiento de la línea es proporcional al pulso de entrada,y la velocidad es proporcional a la frecuencia del pulsoPor lo tanto, el motor paso a paso también se llama motor de pulso.

En el caso de la no sobrecarga, la velocidad del motor y la posición de parada dependen únicamente de la frecuencia y el número de la entrada pulsada, sin verse afectados por el cambio de carga.añadir una señal de pulso al motorLa ventaja de esta relación lineal entre el pulso y el ángulo de rotación, además de que un motor paso sólo tiene errores periódicos sin errores acumulativos,hacer motor paso ampliamente utilizado en la velocidad de automatización, posición y otros campos de control fácilmente.

Con el desarrollo de la investigación de productos y el desarrollo de la tecnología, el rendimiento del sistema de paso se ha mejorado aún más.No habrá pérdida de paso en la mayoría de los días, y el tiempo de vida muy largo, casi sin necesidad de mantenimiento, lo que hace que los pasos sean populares y ampliamente utilizados en muchos tipos de aplicaciones de control de movimiento de automatización industrial.

En la actualidad, los motores paso a paso se utilizan ampliamente en el campo del control de movimiento.Algunas cuestiones que hay que tener en cuentacuando se utilicen motores híbridos paso a paso.

El par del motor paso a paso disminuirá a medida que aumente la velocidad.

Cuando el motor paso a paso gira, la inductancia de cada enrollamiento de fase del motor formará una fuerza electromotriz inversa.En este caso, la corriente de fase del motor disminuye con el aumento de la frecuencia (o velocidad), lo que resulta en una disminución del par.

El motor paso a paso puede funcionar bien a bajas velocidades, pero si supera una cierta velocidad, puede no arrancar o puede haber un fuerte ruido silbido.

El motor paso a paso tiene un parámetro técnico: frecuencia de arranque sin carga, que es la frecuencia de pulso a la que el motor paso a paso puede arrancar normalmente en condiciones de no carga.Si la frecuencia del pulso es superior a este valor, el motor no puede arrancar normalmente y puede experimentar pérdida de paso o bloqueo del rotor.debe haber un proceso de aceleración en la frecuencia de pulso, es decir, la frecuencia de arranque debe ser inferior,y luego se debe aplicar una cierta aceleración para alcanzar la alta frecuencia deseada (la velocidad del motor debe aumentar de baja velocidad a alta velocidad).

¿Cómo superar la vibración y el ruido de los motores paso a paso híbridos de dos fases durante el funcionamiento a baja velocidad?

Los inconvenientes inherentes de los motores paso a paso son la alta vibración y el ruido durante la rotación a baja velocidad, que generalmente se pueden superar mediante las siguientes soluciones:

A. Si el motor paso a paso funciona exactamente en la zona de resonancia, la transmisión mecánica, como cambiar la relación de reducción, puede evitar la zona de resonancia;

B. El método más utilizado y conveniente es utilizar controladores con funciones de subdivisión.

C. Reemplazar con un motor paso a paso con un ángulo de paso menor, como un motor paso a paso de tres o cinco fases.

Las aplicaciones de los motores paso a paso híbridos Kaifull PRMCAS

Los motores paso a paso híbridos Kaifull se utilizan principalmente en sistemas de control digital, con una alta precisión y un funcionamiento confiable.También se puede lograr un control de circuito cerradoLos motores paso a paso se han utilizado ampliamente en sistemas de control digital, como dispositivos de conversión digital a analógico, máquinas herramientas CNC, periféricos de computadoras, grabadoras automáticas, relojes, etc. Además,También se han aplicado en líneas de producción de automatización industrial, equipos de impresión, etc.

Los escenarios de aplicación de los motores paso a paso Kaifull son muy amplios, y los siguientes son algunos ejemplos de aplicación:

Área industrial:Los motores paso a paso se utilizan en la instrumentación automotriz, los equipos de producción de automatización de máquinas herramienta, la fabricación de robots, la inspección y el flujo de procesos.

Campo de seguridad: se utiliza para productos de monitoreo, como PAN/ZOOM/TILT para cámaras de seguridad.

Campo médico; bombas hidráulicas, ventiladores y analizadores de sangre utilizados en escáneres médicos, muestras, fotografía oral digital.

En el ámbito de la electrónica de consumo, se utiliza en varias etapas de la producción de productos electrónicos, como la impresión con pasta de soldadura, la colocación SMT, la soldadura de reflujo, la inspección visual, la producción de cables con terminales,Máquinas para distribuir, máquinas laminadoras de pantalla, impresoras 3D, etc.

Equipo e instrumentos de precisión: se utilizan en cajeros automáticos, impresoras a inyección de tinta, máquinas de grabado, máquinas fotográficas, equipos de pintura por aerosol, periféricos de computadoras y dispositivos de almacenamiento de datos masivos, instrumentos de precisión,Sistemas de información de control industrial, la automatización de oficinas, los robots y otros campos, especialmente adecuados para aplicaciones con un funcionamiento sin problemas, bajo ruido, respuesta rápida, larga vida útil y alto par de salida.

Máquinas y aparatos para la fabricación de textilesSe utiliza ampliamente en maquinaria textil, como máquinas de bordado computarizadas.bajo ruido de funcionamiento, funcionamiento estable, buen rendimiento de control y bajo coste general.

Dispositivos móviles planos: como las máquinas de corte láser, impresoras, escáneres, etc.

Instrumentos de medición: como escáneres 3D de alta precisión, equipos de medición óptica, etc.

Equipo médico: utilizados para instrumentos médicos y quirúrgicos, etc.

Objetivo de la cámaraSe utiliza para enfocar y mover dispositivos ópticos, etc.

Estos escenarios de aplicación suelen requerir que los motores paso a paso tengan características tales como alta precisión, bajo ruido, respuesta rápida y larga vida útil para cumplir con el posicionamiento, control,y los requisitos de rendimiento de las diferentes industrias.

2Especificaciones técnicas generales del motor híbrido paso a paso

3Hoja de datos de rendimiento del motor paso a paso híbrido

4. Dimensiones mecánicas (en mm)

5Diagrama de cableado
