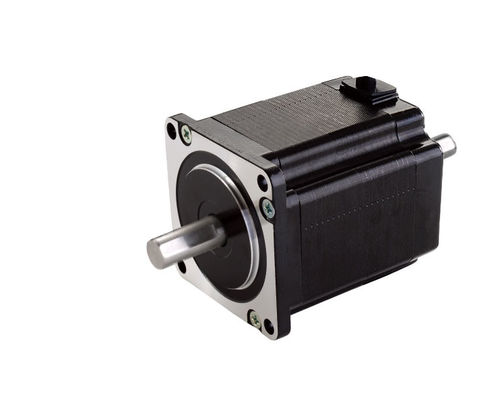

57AHS140 Motor paso a paso híbrido de dos ejes de seis hilos de 2 fases

1. Resumen de los productos

El motor paso a paso es una agencia ejecutiva que convierte los pulsos eléctricos en desplazamiento de esquina.Puede controlar el desplazamiento del ángulo mediante el control del número de pulsos para lograr el propósito de posicionamiento precisoAl mismo tiempo, se puede controlar la velocidad y la aceleración de la rotación del motor mediante el control de la frecuencia de pulso para lograr el propósito de la regulación de la velocidad.

El motor paso híbrido es actualmente el motor paso más utilizado, y todo el mundo está familiarizado con el motor paso..

¿Cómo elegir el motor paso adecuado para nuestras aplicaciones?

La elección del par del motor paso a paso

El par del motor paso a paso es similar a la "potencia" de los motores tradicionales.La estructura física del motor paso a paso es completamente diferente de los motores CA y CC y la potencia de salida puede ser variable.

Por lo general, seleccionamos el tamaño del motor de acuerdo con la necesidad de par en funcionamiento. Por ejemplo, si el par necesario es inferior a 0.8N.M, el tamaño del marco 20/28/35/39/42mm motores paso a paso son adecuados.Si el par requerido es de aproximadamente 1N.M, seleccione el motor de 57 mm. Cuando el par requerido es varios N.M o incluso más, generalmente seleccione los motores paso a paso con tamaño de marco de 86/110/130 mm o más.

Selección de la velocidad del motor paso a paso

Se debe tener en cuenta especialmente la velocidad del motor paso a paso objetivo, ya que el par de salida del motor es inversamente proporcional a la velocidad, es decir,cuando la velocidad del motor paso a paso es baja (500-600 rpm o velocidad menor por minuto)Cuando la velocidad del motor aumenta, el torque del motor disminuye y especialmente cuando la velocidad es de 1000 rpm o más.

A veces, cuando se necesitan motores de alta velocidad, la resistencia de la bobina, la inductancia y otros indicadores del motor paso a paso deben considerarse cuidadosamente.Elegir un motor con un poco menos de inductancia es mejorSin embargo, si se desea una velocidad baja y un par grande, es mejor un motor paso a paso con una inductancia no inferior a 10mH.

Selección de la frecuencia de arranque sin carga

Este es un indicador más importante para la compra de motores. Si se requiere arrancar y detener con frecuencia en un corto período de tiempo, y la velocidad es de aproximadamente 1000 rpm (o más),Por lo general, es necesario "acelerar el arranque", es decir, necesitan un motor con una alta frecuencia de arranque sin carga.

Selección de la fase

En cuanto a la elección del número de fases del motor paso a paso, muchos clientes no prestan suficiente atención. De hecho, el rendimiento de los motores paso a paso con diferentes fases es diferente.,En la mayoría de los casos, los motores de dos fases son suficientes.especialmente para precisión o suavidad, 3 fases o 5 fases puede ser mejor.

Seleccionar el nivel de protección

Existen motores de paso especiales, tales como a prueba de agua y aceite, a prueba de polvo para algunas ocasiones especiales.

Otras especificaciones especiales

Si usted necesita motores de paso especiales, por favor póngase en contacto con nosotros. dentro del alcance del permiso técnico, estaremos encantados de proporcionarle servicios personalizados, incluyendo pero no limitado a, corriente, par, velocidad,eje hueco, doble eje, codificador, banda, frenos de cinturón, etc.

En la actualidad, los motores paso a paso se utilizan ampliamente en el campo del control de movimiento.varias cuestionesque deben tenerse en cuenta cuando se utilicen motores híbridos paso a paso.

El par del motor paso a paso disminuirá a medida que aumente la velocidad.

Cuando el motor paso a paso gira, la inductancia de cada enrollamiento de fase del motor formará una fuerza electromotriz inversa.En este caso, la corriente de fase del motor disminuye con el aumento de la frecuencia (o velocidad), lo que resulta en una disminución del par.

El motor paso a paso puede funcionar bien a bajas velocidades, pero si supera una cierta velocidad, puede no arrancar o puede haber un fuerte ruido silbido.

El motor paso a paso tiene un parámetro técnico: frecuencia de arranque sin carga, que es la frecuencia de pulso a la que el motor paso a paso puede arrancar normalmente en condiciones de no carga.Si la frecuencia del pulso es superior a este valor, el motor no puede arrancar normalmente y puede experimentar pérdida de paso o bloqueo del rotor.debe haber un proceso de aceleración en la frecuencia de pulso, es decir, la frecuencia de arranque debe ser inferior,y luego se debe aplicar una cierta aceleración para alcanzar la alta frecuencia deseada (la velocidad del motor debe aumentar de baja velocidad a alta velocidad).

¿Cómo superar la vibración y el ruido de los motores paso a paso híbridos de dos fases durante el funcionamiento a baja velocidad?

Los inconvenientes inherentes de los motores paso a paso son la alta vibración y el ruido durante la rotación a baja velocidad, que generalmente se pueden superar mediante las siguientes soluciones:

A. Si el motor paso a paso funciona exactamente en la zona de resonancia, la transmisión mecánica, como cambiar la relación de reducción, puede evitar la zona de resonancia;

B. El método más utilizado y conveniente es utilizar controladores con funciones de subdivisión.

C. Reemplazar con un motor paso a paso con un ángulo de paso menor, como un motor paso a paso de tres o cinco fases.

Las aplicaciones de los motores paso a paso híbridos Kaifull PRMCAS

Se utiliza principalmente en la industria, la aeroespacial, la robótica, la medición de precisión y otros campos, como teodolitos optoelectrónicos para satélites de seguimiento, instrumentos militares,equipos de comunicación y radarEn la actualidad, el número de fases de los motores no está limitado por el ángulo de paso, lo que facilita el diseño del producto.en la tecnología de accionamiento por subdivisión de los motores paso a paso, se adoptan el accionamiento de corriente constante de corte, el accionamiento de modulación de ancho de pulso del instrumento y el control del accionamiento de rotación uniforme de amplitud constante del vector de corriente,Mejorar en gran medida la precisión de funcionamiento de los motores paso a paso y promover el desarrollo de motores paso a paso en la dirección de la alta velocidad y precisión en aplicaciones de potencia media y baja.

Los motores paso a paso híbridos Kaifull se utilizan actualmente ampliamente en diversos equipos e instrumentos de automatización, como máquinas de grabado, máquinas láser, máquinas herramienta CNC, maquinaria textil y de confección,equipo médico, equipos de medición, equipos de procesamiento electrónico, equipos de maquinaria de embalaje, etc.

En el campo de la robótica

En el campo de la robótica, los motores paso a paso se utilizan ampliamente para controlar el movimiento y la dirección de los brazos del robot.El robot puede recoger o colocar objetos de manera fácil y precisa.

El conjunto de impresión

En la industria de impresión y ensamblaje, los motores paso a paso logran una impresión y ensamblaje de alta calidad al controlar el movimiento de rodillos, discos y otras partes móviles en la máquina de impresión.

Dispositivos médicos

En el campo de los dispositivos médicos, los motores paso a paso se utilizan para controlar el posicionamiento y movimiento automatizados de robots quirúrgicos y equipos médicos.

Impresión 3D

En la tecnología de impresión 3D, los motores paso a paso pueden lograr estructuras y formas 3D complejas controlando el movimiento de la cabeza de impresión.

Automatización industrial

En el campo de la automatización industrial, los motores paso a paso se utilizan ampliamente en el control de diversos equipos, como máquinas de grabado, máquinas láser, máquinas herramienta CNC,maquinaria textil y de confección, equipos médicos, equipos de medición, equipos de procesamiento electrónico, máquinas de embalaje y otros equipos e instrumentos de automatización.

En resumen, los motores paso a paso se han convertido en un componente indispensable en diversos campos de aplicación,ayudar a varios dispositivos y máquinas a completar acciones complejas a través de su movimiento estable y control preciso.

2Especificaciones técnicas generales del motor híbrido paso a paso

3Hoja de datos de rendimiento del motor paso a paso híbrido

4. Dimensiones mecánicas (en mm)

5Diagrama de cableado

6. Curvas de velocidad de par
