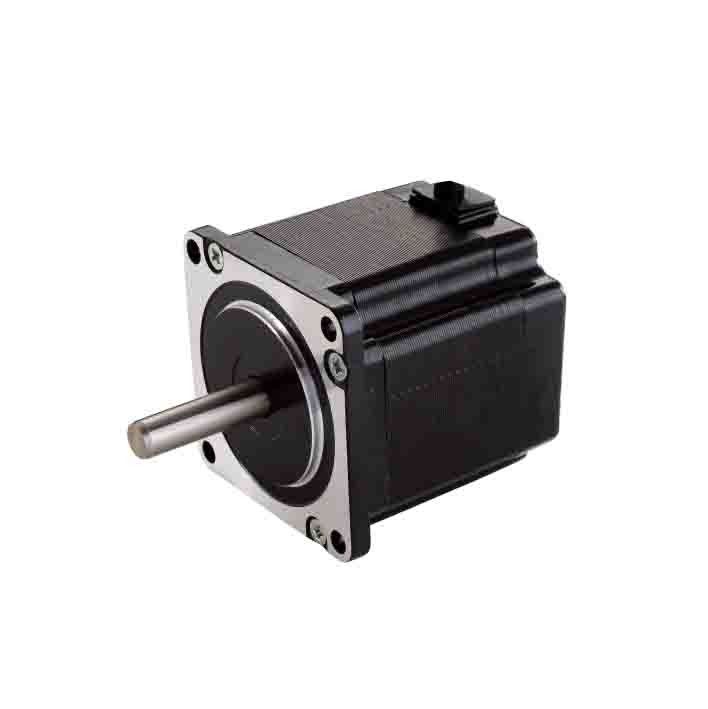

1. Resumen de los productos

El motor paso a paso es una agencia ejecutiva que convierte los pulsos eléctricos en desplazamiento de esquina.Puede controlar el desplazamiento del ángulo mediante el control del número de pulsos para lograr el propósito de posicionamiento precisoAl mismo tiempo, se puede controlar la velocidad y la aceleración de la rotación del motor mediante el control de la frecuencia de pulso para lograr el propósito de la regulación de la velocidad.

El motor paso híbrido es actualmente el motor paso más utilizado, y todo el mundo está familiarizado con el motor paso..

¿Cómo elegir el motor paso adecuado para nuestras aplicaciones?

La elección del par del motor paso a paso

El par del motor paso a paso es similar a la "potencia" de los motores tradicionales.La estructura física del motor paso a paso es completamente diferente de los motores CA y CC y la potencia de salida puede ser variable.

Por lo general, seleccionamos el tamaño del motor de acuerdo con la necesidad de par en funcionamiento. Por ejemplo, si el par necesario es inferior a 0.8N.M, el tamaño del marco 20/28/35/39/42mm motores paso a paso son adecuados.Si el par requerido es de aproximadamente 1N.M, seleccione el motor de 57 mm. Cuando el par requerido es de varios N.M o incluso más, generalmente seleccione los motores paso a paso con tamaño de marco de 86/110/130 mm o más.

Selección de la velocidad del motor paso a paso

Se debe tener en cuenta especialmente la velocidad del motor paso a paso objetivo, ya que el par de salida del motor es inversamente proporcional a la velocidad, es decir,cuando la velocidad del motor paso a paso es baja (500-600 rpm o velocidad menor por minuto)Cuando la velocidad del motor aumenta, el torque del motor disminuye y especialmente cuando la velocidad es de 1000 rpm o más.

A veces, cuando se necesitan motores de alta velocidad, la resistencia de la bobina, la inductancia y otros indicadores del motor paso a paso deben considerarse cuidadosamente.Elegir un motor con un poco menos de inductancia es mejorSin embargo, si se desea una velocidad baja y un par grande, es mejor un motor paso a paso con una inductancia no inferior a 10mH.

Selección de la frecuencia de arranque sin carga

Este es un indicador más importante para la compra de motores. Si se requiere arrancar y detener con frecuencia en un corto período de tiempo, y la velocidad es de aproximadamente 1000 rpm (o más),Por lo general, es necesario "acelerar el arranque", es decir, necesitan un motor con una alta frecuencia de arranque sin carga.

Selección de la fase

En cuanto a la elección del número de fases del motor paso a paso, muchos clientes no prestan suficiente atención. De hecho, el rendimiento de los motores paso a paso con diferentes fases es diferente.,En la mayoría de los casos, los motores de dos fases son suficientes.especialmente para precisión o suavidad, 3 fases o 5 fases puede ser mejor.

Seleccionar el nivel de protección

Existen motores de paso especiales, tales como a prueba de agua y aceite, a prueba de polvo para algunas ocasiones especiales.

Otras especificaciones especiales

Si usted necesita motores de paso especiales, por favor póngase en contacto con nosotros. dentro del alcance del permiso técnico, estaremos encantados de proporcionarle servicios personalizados, incluyendo pero no limitado a, corriente, par, velocidad,eje hueco, doble eje, codificador, banda, frenos de cinturón, etc.

El motor paso a paso es un agente de ejecución de movimiento que convierte la señal de pulso en desplazamiento de esquina o desplazamiento de línea.Principales característicasson las siguientes.

Alta capacidad de carga.Su velocidad no se ve afectada por el tamaño de la carga. A diferencia de los motores ordinarios, la velocidad disminuirá cuando se incremente la carga. La velocidad y la posición del motor paso a paso tienen requisitos estrictos.

Un control muy cómodo.El motor paso gira en "paso", y las características digitales son obvias.

Es una estructura sencilla.La estructura mecánica tradicional para el control de velocidad y posición es más complicada y difícil de ajustar.la estructura de toda la máquina es más simpleAl mismo tiempo, no se necesita mantenimiento especial, y la tasa de fallas es muy baja.

El 100% se detiene, sin temblar.Debido a que el motor paso a paso no depende de la retroalimentación como la posición, la velocidad, etc., cuando el pulso de entrada se detiene, el motor paso a paso puede estar en una parada absoluta.El servomotor no se puede detener absolutamente, por lo que la característica del motor paso a paso es definitivamente muy popular en la necesidad de aplicaciones de alta precisión.

Bajo ruido.Al ajustar correctamente la subdivisión, el motor paso a paso funciona muy bien y el ruido es pequeño, lo que es especialmente adecuado para aplicaciones sensibles al ruido.

Por supuesto, hay desventajas obvias del motor paso a paso, como la alta temperatura de funcionamiento.no es adecuado para aplicaciones sensibles al calentamientoSin embargo, con la implementación del algoritmo de control de accionamiento paso a paso, el rango de ajuste de corriente de entrada es cada vez mayor, lo que ayuda a reducir significativamente el calentamiento del motor.

Las aplicaciones de los motores paso a paso híbridos Kaifull PRMCAS

Se utiliza principalmente en la industria, la aeroespacial, la robótica, la medición de precisión y otros campos, como teodolitos optoelectrónicos para satélites de seguimiento, instrumentos militares,equipos de comunicación y radarEn la actualidad, el número de fases de los motores no está limitado por el ángulo de paso, lo que facilita el diseño del producto.en la tecnología de accionamiento por subdivisión de los motores paso a paso, se adoptan el accionamiento de corriente constante de corte, el accionamiento de modulación de ancho de pulso del instrumento y el control del accionamiento de rotación uniforme de amplitud constante del vector de corriente,Mejorar en gran medida la precisión de funcionamiento de los motores paso a paso y promover el desarrollo de motores paso a paso en la dirección de la alta velocidad y precisión en aplicaciones de potencia media y baja.

Los motores paso a paso híbridos Kaifull se utilizan actualmente ampliamente en diversos equipos e instrumentos de automatización, como máquinas de grabado, máquinas láser, máquinas herramienta CNC, maquinaria textil y de confección,equipo médico, equipos de medición, equipos de procesamiento electrónico, equipos de maquinaria de embalaje, etc.

En el campo de la robótica

En el campo de la robótica, los motores paso a paso se utilizan ampliamente para controlar el movimiento y la dirección de los brazos del robot.El robot puede recoger o colocar objetos de manera fácil y precisa.

El conjunto de impresión

En la industria de impresión y ensamblaje, los motores paso a paso logran una impresión y ensamblaje de alta calidad al controlar el movimiento de rodillos, discos y otras partes móviles en la máquina de impresión.

Dispositivos médicos

En el campo de los dispositivos médicos, los motores paso a paso se utilizan para controlar el posicionamiento y movimiento automatizados de robots quirúrgicos y equipos médicos.

Impresión 3D

En la tecnología de impresión 3D, los motores paso a paso pueden lograr estructuras y formas 3D complejas controlando el movimiento de la cabeza de impresión.

Automatización industrial

En el campo de la automatización industrial, los motores paso a paso se utilizan ampliamente en el control de diversos equipos, como máquinas de grabado, máquinas láser, máquinas herramienta CNC,maquinaria textil y de confección, equipos médicos, equipos de medición, equipos de procesamiento electrónico, máquinas de embalaje y otros equipos e instrumentos de automatización.

En resumen, los motores paso a paso se han convertido en un componente indispensable en diversos campos de aplicación,ayudar a varios dispositivos y máquinas a completar acciones complejas a través de su movimiento estable y control preciso.

2Especificaciones técnicas generales del motor híbrido paso a paso

3Hoja de datos de rendimiento del motor paso a paso híbrido

4. Dimensiones mecánicas (en mm)

5Diagrama de cableado

6. Curvas de velocidad de par
