1. Resumen de los productos

El motor paso a paso es una agencia ejecutiva que convierte los pulsos eléctricos en desplazamiento angular.Puede controlar el ángulo mediante el control del número de pulsos para lograr el propósito de control de posición precisaAl mismo tiempo, se puede controlar la velocidad y la aceleración del motor mediante el control de la frecuencia de pulso de entrada para lograr el propósito del control de velocidad.

El motor paso a paso, también llamado motor de pulso, normalmente se clasifica por estructura como: motores paso a paso reactivos (VR), motor paso a paso con imán permanente (PM) y motor paso a paso híbrido (HB).El motor paso a paso también se puede dividir en rotación y líneas rectas de acuerdo con la forma de movimiento. De acuerdo con si hay un codificador, se pueden dividir en motores paso de circuito abierto y de circuito cerrado.

Motor de paso reactivo: el estator y el rotor están enrollados en materiales magnéticos blandos, su estructura es sencilla, su coste es bajo, la distancia de paso es pequeña y puede alcanzar los 1,2°,pero el rendimiento dinámico es pobre, la eficiencia es baja, la calefacción es grande y la fiabilidad es difícil de garantizar.

Motor paso a paso con imán permanente: El rotor del motor paso del imán permanente está hecho de material de imán permanente, y el rotor es el mismo que el del estator.Se caracteriza por un buen rendimiento dinámico y un gran par de salida, pero este motor tiene poca precisión y pasos grandes (generalmente 7,5 ° o 15 °).

Motor de paso híbrido: El motor de vapor híbrido integra las ventajas de la reacción y los imanes permanentes.y varios dientes pequeños en el rotor y el estator para mejorar la precisión del pasoSe caracteriza por un gran par de salida, un buen rendimiento dinámico y pequeños pasos, que pueden satisfacer las aplicaciones de automatización que requieren una alta precisión.

Según la cantidad de fases, existen motores paso a paso de dos, tres y cinco fases.El más popular es el motor paso híbrido de dos fases, que representa alrededor del 97% de la cuota de mercado.La razón es que el motor paso de dos fases es más rentable, y también tiene un rendimiento satisfactorio debido a la función de subdivisión o micro escalonamiento de su accionamiento.

El ángulo de paso básico de un motor paso de dos fases es de 1,8 °/paso. Si se combina con un accionamiento de medio paso, el ángulo de paso se reduce a 0,9 °. Si se combina con un controlador de paso micro, el ángulo de paso se reduce a 0,9 °.el ángulo de paso puede subdividirse hasta 256 veces (00,007 ° por micro paso), que puede satisfacer el requisito de la mayoría de las aplicaciones.

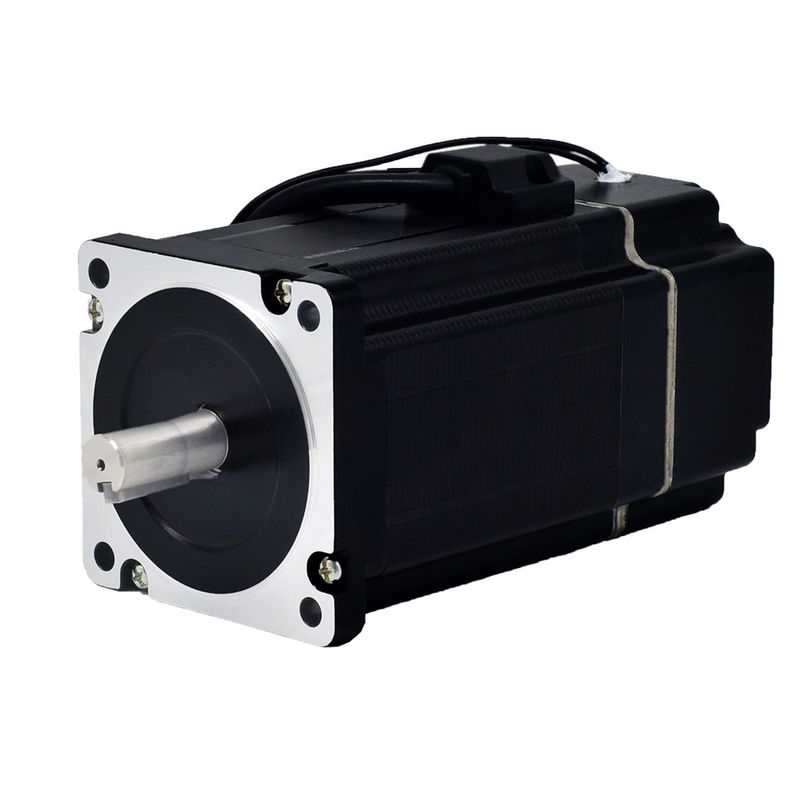

Los motores de paso híbridos Kaifull de dos, tres y cinco fases están hechos de imanes permanentes de alta temperatura y chapas de acero laminadas en frío de alta calidad.con un tamaño de marco de 20 mm a 150 mmAl mismo tiempo, hay motores todo en uno paso que se integran con los conductores, motor paso a paso de circuito cerrado, y con el motor paso a paso de freno, etc.

En términos generales, elCaracterísticas del motor paso a pasoson:

Es fácil conducir.

No importa cómo cambie la corriente de entrada, siempre y cuando la carga pueda ser impulsada, el motor paso a paso se mueve de acuerdo con el ángulo mínimo.

No se requiere señal de retroalimentación.El motor paso a paso se mueve de acuerdo con la frecuencia de pulso y la cantidad dada por la unidad, y no necesita depender de la retroalimentación del estado real del motor.

El error de posición no se acumula.La razón por la que el motor paso a paso no se acumula es porque no necesita saber la ubicación real, pero sólo necesita saber el número de pasos de rotación.el motor paso a paso sólo necesita recibir la señal de cada paso, y luego moverse de acuerdo con el ángulo de paso. No es necesario conocer la ubicación de inicio o ubicación de destino. Esto puede evitar el problema de la acumulación de errores. Además,el principio de funcionamiento del motor paso a paso hace que el movimiento sea discreto y se realice desde un ángulo específico sin un error de acumulación continuo.

El principio de conducción del motor paso a paso es simple y fácil de desarrollar sistema de control.

El motor paso a paso tiene las características de alta densidad de potencia, alto par de salida, bajo ruido, baja vibración y rotación suave, alta eficiencia de conversión de energía, estable y confiable, larga vida útil, etc.Al mismo tiempo, nuestra empresa también admite la personalización flexible.

Aplicaciones:

El motor paso a paso se utiliza principalmente en el campo de la fabricación de máquinas herramienta CNC.La razón por la que se utiliza principalmente en este campo es que el motor no requiere conversión A / D y puede convertir directamente las señales de pulso digital en desplazamiento angular, que es exactamente lo que las máquinas herramienta CNC necesitan y no pueden ser alcanzados por muchos otros tipos de motores.El motor paso a paso puede decirse que es el componente ejecutivo más ideal de las máquinas CNC, y, naturalmente, se utilizará ampliamente en el campo de la fabricación de máquinas CNC.

Los motores paso a paso también se pueden utilizar en muchas otras máquinas, como los motores de las máquinas de alimentación automática y las unidades de disquete de uso general.También se puede aplicar en impresoras y plotters.

Los motores paso a paso tienen las características de arranque rápido, parada y posicionamiento, y a menudo se utilizan como actuadores para el control de posición en el campo del control digital.En el funcionamiento rápido de un motor paso a paso, se exige que el circuito de accionamiento proporcione la corriente de accionamiento a la bobina del motor paso a paso lo más cercano posible a las especificaciones técnicas necesarias para generar un par suficiente.La temperatura máxima admisible en la superficie del motor paso a pasoLos motores paso a paso se utilizan junto con los controladores, y muchos controladores admiten la función de subdivisión, lo que logra ángulos de paso muy pequeños y un control más preciso.El par del motor paso a paso disminuirá a medida que aumenta la velocidadLa precisión de un motor paso a paso general es del 3-5% del ángulo del motor paso a paso y no se acumula.acompañado de un silbido.

Ampliamente utilizado en cajeros automáticos, impresoras de inyección de tinta, máquinas de grabado, máquinas fotográficas, equipos de pulverización, instrumentos y equipos médicos, periféricos informáticos y dispositivos de almacenamiento masivos,instrumentos de precisión, sistemas de control industrial, automatización de oficinas, robots y otros campos, especialmente adecuados para aplicaciones que requieren un funcionamiento sin problemas, bajo ruido, respuesta rápida, larga vida útil,y torque de salida alto.

Industria de máquinas herramienta

Los motores paso a paso se utilizan ampliamente en la industria de las máquinas herramienta, principalmente para controlar la alimentación y el posicionamiento de las máquinas herramienta.los motores paso a paso pueden controlar con precisión la posición de mecanizado y la velocidad de las piezas de trabajoAdemás, los motores paso a paso también se pueden utilizar para controlar las funciones automáticas de alimentación y cambio de herramientas de las máquinas herramienta.

Equipo de automatización

Los motores paso a paso también se utilizan ampliamente en equipos de automatización, como líneas de producción automatizadas, máquinas de embalaje automatizadas, robots de manipulación automatizados, etc.Los motores paso a paso pueden controlar con precisión el movimiento y la posición del equipo, logrando así una producción automatizada eficiente.

Dispositivos electrónicos

Los motores paso a paso también tienen ciertas aplicaciones en dispositivos electrónicos, como en varias etapas de la producción de productos electrónicos, como la impresión de pasta de soldadura, la colocación SMT, la soldadura de reflujo,inspección visual, producción de cables con terminales, máquinas dispensadoras, máquinas laminadoras de pantalla, etc. También pueden utilizarse en muchos dispositivos, como cajeros automáticos, máquinas expendedoras, impresoras 3D, escáneres, impresoras,etc..

Equipo médico

Los motores paso a paso también se aplican en equipos médicos, como robots médicos, instrumentos quirúrgicos, etc.Los motores paso a paso pueden controlar con precisión el movimiento y la posición de los robots e instrumentos quirúrgicos, logrando así una cirugía y un tratamiento de alta precisión.

La industria del automóvil

Los motores paso a paso también se aplican en la industria automotriz, como ajustes de asientos, controladores de puertas de aire acondicionado, y así sucesivamente.El motor paso a paso puede controlar con precisión la posición y el movimiento de los asientos de coche y las puertas del aire acondicionado, mejorando así la comodidad y la seguridad del coche.

En el campo de la robótica

Los motores paso a paso también se utilizan ampliamente en el campo de la robótica, como robots industriales, robots de servicio, etc. Los motores paso a paso pueden controlar con precisión el movimiento y la posición de los robots,logrando así una producción y un servicio eficientes.

En resumen, los motores paso a paso tienen una amplia gama de aplicaciones en muchos campos, y su alta precisión, velocidad de respuesta rápida,y el control conveniente hacen de ellos los componentes centrales de muchos equipos de automatizaciónCon el continuo progreso de la tecnología, los campos de aplicación de los motores paso a paso seguirán expandiéndose y profundizándose.

2Especificaciones técnicas generales del motor híbrido paso a paso



3Hoja de datos de rendimiento del motor paso a paso híbrido

4. Dimensiones mecánicas (en mm)


5Diagrama de cableado


6. Curvas de velocidad de par
