1. Resumen de los productos

El motor paso a paso es una agencia ejecutiva que convierte los pulsos eléctricos en desplazamiento angular.Puede controlar el ángulo mediante el control del número de pulsos para lograr el propósito de control de posición precisaAl mismo tiempo, se puede controlar la velocidad y la aceleración del motor mediante el control de la frecuencia de pulso de entrada para lograr el propósito del control de velocidad.

El motor paso a paso, también llamado motor de pulso, normalmente se clasifica por estructura como: motores paso a paso reactivos (VR), motor paso a paso con imán permanente (PM) y motor paso a paso híbrido (HB).El motor paso a paso también se puede dividir en rotación y líneas rectas de acuerdo con la forma de movimiento. De acuerdo con si hay un codificador, se pueden dividir en motores paso de circuito abierto y de circuito cerrado.

Motor de paso reactivo: el estator y el rotor están enrollados en materiales magnéticos blandos, su estructura es sencilla, su coste es bajo, la distancia de paso es pequeña y puede alcanzar los 1,2°,pero el rendimiento dinámico es pobre, la eficiencia es baja, la calefacción es grande y la fiabilidad es difícil de garantizar.

Motor paso a paso con imán permanente: El rotor del motor paso del imán permanente está hecho de material de imán permanente, y el rotor es el mismo que el del estator.Se caracteriza por un buen rendimiento dinámico y un gran par de salida, pero este motor tiene poca precisión y pasos grandes (generalmente 7,5 ° o 15 °).

Motor de paso híbrido: El motor de vapor híbrido integra las ventajas de la reacción y los imanes permanentes.y varios dientes pequeños en el rotor y el estator para mejorar la precisión del pasoSe caracteriza por un gran par de salida, un buen rendimiento dinámico y pequeños pasos, que pueden satisfacer las aplicaciones de automatización que requieren una alta precisión.

Según la cantidad de fases, existen motores paso a paso de dos, tres y cinco fases.El más popular es el motor paso híbrido de dos fases, que representa alrededor del 97% de la cuota de mercado.La razón es que el motor paso de dos fases es más rentable, y también tiene un rendimiento satisfactorio debido a la función de subdivisión o micro escalonamiento de su accionamiento.

El ángulo de paso básico de un motor paso de dos fases es de 1,8 °/paso. Si se combina con un accionamiento de medio paso, el ángulo de paso se reduce a 0,9 °. Si se combina con un controlador de paso micro, el ángulo de paso se reduce a 0,9 °.el ángulo de paso puede subdividirse hasta 256 veces (00,007 ° por micro paso), que puede satisfacer el requisito de la mayoría de las aplicaciones.

Los motores de paso híbridos Kaifull de dos, tres y cinco fases están hechos de imanes permanentes de alta temperatura y chapas de acero laminadas en frío de alta calidad.con un tamaño de marco de 20 mm a 150 mmAl mismo tiempo, hay motores todo en uno paso que se integran con los conductores, motor paso a paso de circuito cerrado, y con el motor paso a paso de freno, etc.

En términos generales, elCaracterísticas del motor paso a pasoson:

Es fácil conducir.

No importa cómo cambie la corriente de entrada, siempre y cuando la carga pueda ser impulsada, el motor paso a paso se mueve de acuerdo con el ángulo mínimo.

No se requiere señal de retroalimentación.El motor paso a paso se mueve de acuerdo con la frecuencia de pulso y la cantidad dada por la unidad, y no necesita depender de la retroalimentación del estado real del motor.

El error de posición no se acumula.La razón por la que el motor paso a paso no se acumula es porque no necesita saber la ubicación real, pero sólo necesita saber el número de pasos de rotación.el motor paso a paso sólo necesita recibir la señal de cada paso, y luego moverse de acuerdo con el ángulo de paso. No es necesario conocer la ubicación de inicio o ubicación de destino. Esto puede evitar el problema de la acumulación de errores. Además,el principio de funcionamiento del motor paso a paso hace que el movimiento sea discreto y se realice desde un ángulo específico sin un error de acumulación continuo.

El principio de conducción del motor paso a paso es simple y fácil de desarrollar sistema de control.

El motor paso a paso tiene las características de alta densidad de potencia, alto par de salida, bajo ruido, baja vibración y rotación suave, alta eficiencia de conversión de energía, estable y confiable, larga vida útil, etc.Al mismo tiempo, nuestra empresa también admite la personalización flexible.

Los motores paso a paso híbridos Kaifull se utilizan principalmente en sistemas de control digital, con una alta precisión y un funcionamiento confiable.También se puede lograr un control de circuito cerradoLos motores paso a paso se han utilizado ampliamente en sistemas de control digital, como dispositivos de conversión digital a analógico, máquinas herramientas CNC, periféricos de computadoras, grabadoras automáticas, relojes, etc. Además,También se han aplicado en líneas de producción de automatización industrial, equipos de impresión, etc.

Los escenarios de aplicación de los motores paso a paso Kaifull son muy amplios, y los siguientes son algunos ejemplos de aplicación:

Área industrial:Los motores paso a paso se utilizan en la instrumentación automotriz, los equipos de producción de automatización de máquinas herramienta, la fabricación de robots, la inspección y el flujo de procesos.

Campo de seguridad: se utiliza para productos de monitoreo, como PAN/ZOOM/TILT para cámaras de seguridad.

Campo médico; bombas hidráulicas, ventiladores y analizadores de sangre utilizados en escáneres médicos, muestras, fotografía oral digital.

En el ámbito de la electrónica de consumo, se utiliza en varias etapas de la producción de productos electrónicos, como la impresión con pasta de soldadura, la colocación SMT, la soldadura de reflujo, la inspección visual, la producción de cables con terminales,Máquinas para distribuir, máquinas laminadoras de pantalla, impresoras 3D, etc.

Equipo e instrumentos de precisión: se utilizan en cajeros automáticos, impresoras a inyección de tinta, máquinas de grabado, máquinas fotográficas, equipos de pintura por aerosol, periféricos de computadoras y dispositivos de almacenamiento de datos masivos, instrumentos de precisión,Sistemas de información de control industrial, la automatización de oficinas, los robots y otros campos, especialmente adecuados para aplicaciones con un funcionamiento sin problemas, bajo ruido, respuesta rápida, larga vida útil y alto par de salida.

Máquinas y aparatos para la fabricación de textilesSe utiliza ampliamente en maquinaria textil, como máquinas de bordado computarizadas.bajo ruido de funcionamiento, funcionamiento estable, buen rendimiento de control y bajo coste general.

Dispositivos móviles planos: como las máquinas de corte láser, impresoras, escáneres, etc.

Instrumentos de medición: como escáneres 3D de alta precisión, equipos de medición óptica, etc.

Equipo médico: utilizados para instrumentos médicos y quirúrgicos, etc.

Objetivo de la cámaraSe utiliza para enfocar y mover dispositivos ópticos, etc.

Estos escenarios de aplicación suelen requerir que los motores paso a paso tengan características tales como alta precisión, bajo ruido, respuesta rápida y larga vida útil para cumplir con el posicionamiento, control,y los requisitos de rendimiento de las diferentes industrias.

2Especificaciones técnicas generales del motor híbrido paso a paso

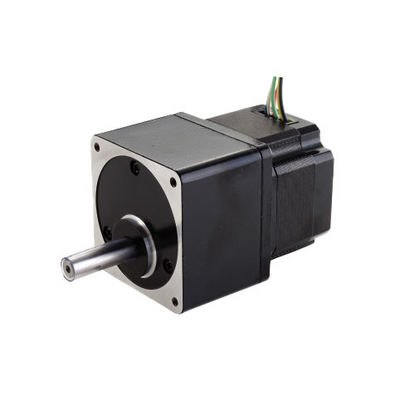

3. Motor paso a paso híbrido integrado con la hoja de datos de rendimiento de la caja de engranajes

4. Dimensiones mecánicas (en mm)


5Diagrama de cableado


6. Curvas de velocidad de par
