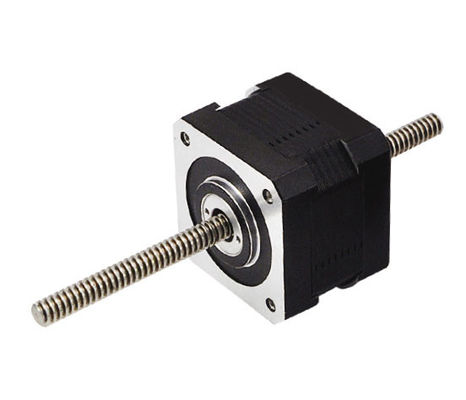

42LHS1674N-170 50N Fuerza 2 Fase Nema17 No Captive híbrido lineal motor paso a paso Acuadores lineales

1. Resumen de los productos

El motor Stepper híbrido lineal es un dispositivo común de control de movimiento lineal que se utiliza para convertir el movimiento de rotación en desplazamiento lineal.Nueces y sistemas de control.

El dispositivo del motor de tornillo tiene las características de alta precisión, alta capacidad de carga y alta fiabilidad, por lo que se utiliza ampliamente en el campo industrial y de la automatización,incluidas las telecomunicaciones, equipos de prueba, control de automatización industrial, fabricación de máquinas herramienta, equipos médicos, impresión 3D, sistemas de seguimiento solar, etc. para lograr un control preciso de posición y velocidad.

Características y ventajas de los motores paso a paso lineales híbridos Kaifull,

1. Alta eficiencia: debido a la estructura especial del motor paso a paso lineal híbrido, el motor tiene una alta eficiencia de transmisión, que puede transmitir eficazmente la energía eléctrica como energía mecánica.

2Control de precisión: A través de la velocidad y dirección del motor, el motor puede lograr un control preciso del movimiento lineal y puede usarse para varias aplicaciones de posicionamiento y ajuste de precisión.

3. Alta capacidad de carga: El motor puede proporcionar una alta capacidad de carga, adecuado para la ocasión que necesita ser permitido y cargas pesadas.

4Funcionamiento silencioso: debido al uso de un controlador dedicado para los motores paso a paso híbridos lineales, el motor de tornillo tiene menos ruido de fricción y el ruido generado durante el funcionamiento es bajo.Es adecuado para ocasiones con mayores requisitos de ruido.

5Fácil mantenimiento: el mantenimiento del motor es fácil de lograr, el tornillo y la tuerca tienen una mayor resistencia al desgaste, y el motor de tornillo de larga duración se utiliza ampliamente en equipos de maquinaria,líneas de producción automatizadas, equipos médicos, aeroespacial y otros campos.

Al seleccionar los motores lineales híbridos, deben tenerse en cuenta los siguientes factores:

Selección del tamaño eléctrico (demanda de fuerza):

Tamaño y empuje máximo del motor y valor límite superior de la carga:

A medida que aumenta el tamaño del motor, el empuje de salida del motor aumenta en consecuencia.

Después de seleccionar el motor y el tamaño adecuados de acuerdo con el empuje, la guía apropiada también debe considerar la velocidad y la aceleración.La velocidad del motor paso a paso lineal híbrido es inversamente proporcional al empuje, es decir, aumentar la velocidad de funcionamiento del motor reducirá el empuje del motor de tornillo en consecuencia.Por favor, consulte otra referencia

Aunque estos dos pasos constituyen una base para la elección del motor de tornillo, otras variables también deben tener en cuenta el ciclo de trabajo, la vida útil del sistema, los factores ambientales, la precisión de posicionamiento repetido,espacios de espalda aceptables, requisitos de aceleración/desaceleración, condiciones de conducción, niveles o instalación vertical.

Dado que muchas variables afectan a la selección de motores de tornillo, se recomienda encarecidamente que los usuarios realicen pruebas reales antes de finalizar los modelos para su aplicación.

2Reglas de denominación y especificaciones técnicas generales del motor paso a paso híbrido

reglas de denominación de los motores paso a paso lineales,

Las especificaciones generales,

3. Serie 20LHS H.Hoja de datos de rendimiento del motor de paso lineal híbrido

Nota: Disponible la personalización de las especificaciones del motor.

4. Dimensiones mecánicas (en mm)

5. Cables
