Motor paso a paso híbrido lineal

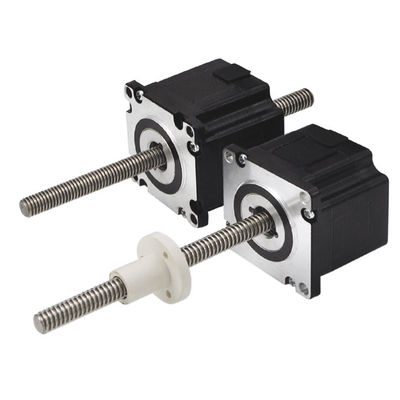

1000N Fuerza 2 Fase Nema 23 6 Motor paso a paso de alambre no cautivos Acuadores híbridos lineales

Todas Las Categorías

Caja de engranajes planetaria de empuje

Caja de engranajes planetaria helicoidal

Caja de cambios de accionamiento armónico

Motor paso a paso de bucle cerrado

Sistema de posicionamiento preciso

Motor paso a paso híbrido lineal

Contacta con nosotros

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Contacta ahora

1000N Fuerza 2 Fase Nema 23 6 Motor paso a paso de alambre no cautivos Acuadores híbridos lineales

Nombre De La Marca:	PRMCAS
Número De Modelo:	57LHS Seis cables sin embocadura y serie de tuercas externas
Cuota De Producción:	≥50PCS
Detalles Del Embalaje:	1 piezas por cartón
Condiciones De Pago:	T/T basado en cuenta de empresa

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE, ROHS, CCC

Tamaño del marco:

Nema 23, de 57 mm

Fase:

Fase 2

Ángulo de paso:

EXACTITUD DEL ÁNGULO:

0.09°

Corriente nominal:

0.54/1.3/2.0A: el número de unidades

Límites de carga recomendados:

No más de 1000 N

Cables:

Lo más destacado:

Bajo ruido, baja vibración, baja calefacción, alta suavidad, alta fiabilidad

Personalización:

Apoyados

Capacidad de la fuente:

10000 piezas por mes

Resaltar:

Nema 23 6 Motor paso a paso de alambre no cautivo

Motor paso a paso de alambre de 1000N Nema 23 6

2 Fase 6 Motor paso a paso de alambre no cautivo

Descripción del producto

1. Visión general de los motores paso a paso híbridos

El motor paso a paso lineal híbrido, es uno de los productos de control del motor lineal,que es girado por el núcleo de hierro del rotor magnético a través de la interacción con el campo electromagnético de pulso generado por el estatorEl motor de paso de tornillo transforma el movimiento de rotación dentro del motor en un movimiento lineal.

2Reglas de denominación y especificaciones técnicas generales del motor paso a paso híbrido
reglas de denominación de los motores paso a paso lineales,

1000N Fuerza 2 Fase Nema 23 6 Motor paso a paso de alambre no cautivos Acuadores híbridos lineales 0
Las especificaciones generales,

Ángulo de paso	1.8° (2a fase)
Precisión del ángulo de paso	± 0,09°
Tamaño	Nema23, 57 mm
Grado de aislamiento	Se aplicarán las siguientes medidas: Clase B
Fuerza dieléctrica	500 VAC durante 1 minuto
Aumento de la temperatura	Menos de 80°C (corriente nominal)
Temperatura de la superficie	Máximo permitido 100 °C
Rango de humedad	20 a 90% de RH
Grado IP	Protección IP40
Certificados	Los productos de la categoría 1 incluidos en el anexo I se clasifican en el anexo II.

3. 20LHS0494/0244/0164 Tipo cautivoH.Hoja de datos de rendimiento del motor de paso lineal híbrido

Nombre del modelo	El cableado	Voltagem nominal	Nombrado En la actualidad	Resistencia / fase	Inductividad /fase	Consumo de energía	Temperatura en aumento.	Peso	El aislamiento Resistencia
57LHS2004	Bipolaridad	3.25V	2.0A	1.63Ω	3.5 mH	13 W	75 °C	511 gramos	20MΩ
Las demás:		5 V	1.3A	3.85Ω	10.5 mH
Las demás partidas		12 V	0.54A	22.2Ω	47 mH
No incluidos en la lista	Unipolar	5 V	1.3A	3.85Oh	5.3 mH
Las demás partidas	Unipolar	12 V	0.54A	22.2Oh	23.6 mH

Nota: Disponible la personalización de las especificaciones del motor.
Las especificaciones de los tornillos de conducción disponibles,

Código	Dimensiones del hilo del tornillo de conducción en mm
Código	Diámetro	el paso	el plomo
A. No	φ9.53	0.0079375	1.5875
T.	φ9.53	0.021166	4.22
El S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4. Dimensiones mecánicas (en mm)

Dibujos mecánicos del tipo de tuerca externa, tal como se muestra a continuación.
1000N Fuerza 2 Fase Nema 23 6 Motor paso a paso de alambre no cautivos Acuadores híbridos lineales 1

Dibujos mecánicos de tipo no capacativo, según se indica a continuación.

5. Curvas de fuerza y ritmo de pulso

6. Cables

7- Factores a tener en cuenta para la selección del modelo

Carga del sistema

La carga del sistema incluye carga estática y carga dinámica, y a menudo el tamaño de la carga determina el tamaño básico del motor.

Carga estática: el empuje máximo que puede soportar en el estado estático del tornillo.

Carga dinámica: el tornillo está en movimiento para soportar el empuje máximo.

Velocidad del motor

La velocidad de marcha del motor lineal está estrechamente relacionada con la guía del tornillo, y una rotación del tornillo se gira.y se debe seleccionar un tornillo más grande a alta velocidad.

Precisión necesaria para la aplicación

Precisión del tornillo: generalmente, la precisión del tornillo se mide por precisión lineal, es decir, el error del itinerario real y el itinerario teórico después de girar la rotación del cable.

Precisión de posicionamiento repetido: La precisión de posicionamiento repetido es la definición de precisión del sistema que puede repetir la posición especificada, que es un indicador importante para el sistema.

El movimiento relativo axial de los dos en el tornillo y la tuerca de la brecha posterior y la tuerca.La compensación o corrección del espacio libre de la parte trasera puede lograrse mediante el hueco en el huecoCuando se necesita posicionamiento bidireccional, el espacio trasero debe ser notado.

Otros factores

El diseño de la estructura mecánica de la instalación, el itinerario efectivo del tornillo, la conexión del motor con el objeto de movimiento, etc.
