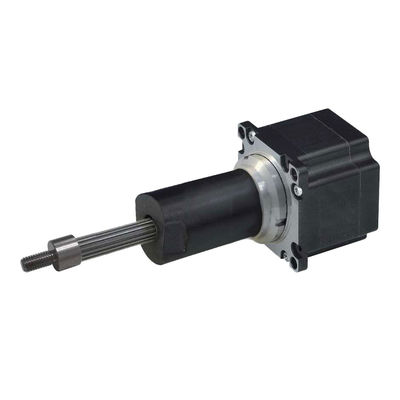

Motor paso a paso híbrido lineal

Seis cables de la serie 57LHS 990N Fuerza 2 fase Nema23 híbrido cautivo lineal con motor paso a paso Acuadores lineales

Todas Las Categorías

Caja de engranajes planetaria de empuje

Caja de engranajes planetaria helicoidal

Caja de cambios de accionamiento armónico

Motor paso a paso de bucle cerrado

Sistema de posicionamiento preciso

Motor paso a paso híbrido lineal

Contacta con nosotros

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Contacta ahora

Seis cables de la serie 57LHS 990N Fuerza 2 fase Nema23 híbrido cautivo lineal con motor paso a paso Acuadores lineales

Nombre De La Marca:	PRMCAS
Número De Modelo:	57LHS Serie de seis cables cautivos
Cuota De Producción:	≥50PCS
Detalles Del Embalaje:	1 piezas por cartón
Condiciones De Pago:	T/T basado en cuenta de empresa

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE, ROHS, CCC

Tamaño del marco:

Nema 23, de 57 mm

Fase:

Fase 2

Ángulo de paso:

EXACTITUD DEL ÁNGULO:

0.09°

Corriente nominal:

0.54/1.3/2.0A: el número de unidades

Límites de carga recomendados:

Cables:

Lo más destacado:

Bajo ruido, baja vibración, baja calefacción, alta suavidad, alta fiabilidad

Personalización:

Apoyados

Capacidad de la fuente:

10000 piezas por mes

Resaltar:

Motor de paso híbrido lineal 990N

Descripción del producto

1Motor paso a paso lineal híbrido cautivo

El motor paso a paso lineal híbrido cautivo se especializa en alta precisión, alta suavidad, bajo calentamiento, respuesta rápida, bajo ruido, etc., yampliamente utilizadoen los campos de la automatización industrial, tales como equipos médicos, máquinas electrónicas, equipos de ensayo, máquinas de inspección visual, equipos de producción de semiconductores, telecomunicaciones, etc.

Ventajas de los motores lineales cautivos Kaifullson de alta fiabilidad, alto rendimiento, larga vida útil, pequeño tamaño, alta suavidad y bajo ruido, y alta eficiencia, respuesta rápida, etc.

Debido a la adopción de materiales de nivel TOP de motor y lubricación, el motor está en su mayoría libre de mantenimiento.

También se admite una personalización flexible basada en los requisitos del cliente, como el tamaño del motor, la longitud de la carrocería del motor, el plomo del tornillo, la carrera, la fuerza, etc.

2Reglas de denominación y especificaciones técnicas generales del motor paso a paso híbrido
reglas de denominación de los motores paso a paso lineales,

Seis cables de la serie 57LHS 990N Fuerza 2 fase Nema23 híbrido cautivo lineal con motor paso a paso Acuadores lineales 0
Las especificaciones generales,

Ángulo de paso	1.8° (2a fase)
Precisión del ángulo de paso	± 0,09°
Tamaño	Nema23, 57 mm
Grado de aislamiento	Se aplicarán las siguientes medidas: Clase B
Fuerza dieléctrica	500 VAC durante 1 minuto
Aumento de la temperatura	Menos de 80°C (corriente nominal)
Temperatura de la superficie	Máximo permitido 100 °C
Rango de humedad	20 a 90% de RH
Grado IP	Protección IP40
Certificados	Los productos de la categoría 1 incluidos en el anexo I se clasifican en el anexo II.

3. 20LHS0494/0244/0164 Tipo cautivoH.Hoja de datos de rendimiento del motor de paso lineal híbrido

Nombre del modelo	El cableado	Voltagem nominal	Nombrado En la actualidad	Resistencia / fase	Inductividad /fase	Consumo de energía	Temperatura en aumento.	Peso	El aislamiento Resistencia
57LHS2004	Bipolaridad	3.25V	2.0A	1.63Ω	3.5 mH	13 W	75 °C	511 gramos	20MΩ
Las demás:		5 V	1.3A	3.85Ω	10.5 mH
Las demás partidas		12 V	0.54A	22.2Ω	47 mH
No incluidos en la lista	Unipolar	5 V	1.3A	3.85Oh	5.3 mH
Las demás partidas	Unipolar	12 V	0.54A	22.2Oh	23.6 mH

Nota: Disponible la personalización de las especificaciones del motor.
Las especificaciones de los tornillos de conducción disponibles,

Código	Dimensiones del hilo del tornillo de conducción en mm
Código	Diámetro	el paso	el plomo
A. No	φ9.53	0.0079375	1.5875
T.	φ9.53	0.021166	4.22
El S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4. Dimensiones mecánicas (en mm)

Los dibujos mecánicos de tipo cautivo se indican a continuación.
Seis cables de la serie 57LHS 990N Fuerza 2 fase Nema23 híbrido cautivo lineal con motor paso a paso Acuadores lineales 1

5. Curvas de fuerza y ritmo de pulso

6. Cables
