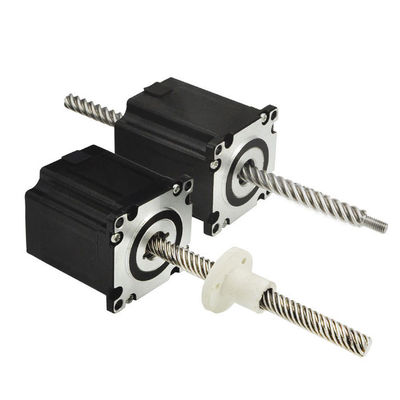

Motor paso a paso híbrido lineal

Nema23 Motor paso a paso de doble pila cautivo 990N Fuerza 2 Fase 4 Motor paso a paso de alambre

Todas Las Categorías

Caja de engranajes planetaria de empuje

Caja de engranajes planetaria helicoidal

Caja de cambios de accionamiento armónico

Motor paso a paso de bucle cerrado

Sistema de posicionamiento preciso

Motor paso a paso híbrido lineal

Contacta con nosotros

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Contacta ahora

Nema23 Motor paso a paso de doble pila cautivo 990N Fuerza 2 Fase 4 Motor paso a paso de alambre

Nombre De La Marca:	PRMCAS
Número De Modelo:	57LHS Cuatro cables serie de doble pila
Cuota De Producción:	≥50PCS
Detalles Del Embalaje:	1 piezas por cartón
Condiciones De Pago:	T/T basado en cuenta de empresa

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE, ROHS, CCC

Tamaño del marco:

Nema 23, de 57 mm

Fase:

Fase 2

Ángulo de paso:

EXACTITUD DEL ÁNGULO:

0.09°

Corriente nominal:

0.9/2.16/3.32A

Límites de carga recomendados:

Cables:

Lo más destacado:

Bajo ruido, baja vibración, baja calefacción, alta suavidad, alta fiabilidad

Personalización:

Apoyados

Capacidad de la fuente:

10000 piezas por mes

Resaltar:

Motor paso a paso de doble pila Nema23

Motor paso a paso de doble pila cautivo

Motor paso a paso de alambre de fase 2

Descripción del producto

1Ventajas de la aplicación del motor de paso lineal híbrido

Alta precisión

El motor de tornillo es un motor de alta precisión, porque el método de transmisión de tornillo puede cambiar rápidamente la posición del extremo de salida del motor, logrando así un control de alta precisión.Se utiliza ampliamente en diversos campos, máquinas herramientas CNC, equipos automatizados y otros campos.

Funcionamiento estable

El funcionamiento del motor de tornillo es muy estable porque utiliza una combinación de tornillo y rieles para la transmisión..Esto también hace que el motor de tornillo sea una de las partes indispensables de muchos equipos de producción.

Bajo ruido

En comparación con otros tipos de motores, el nivel de ruido del motor de tornillo es mucho menor.La estructura combinada del tornillo y el carril puede reducir eficazmente el ruido durante la transmisión.

Larga vida útil

Debido al método de transmisión estable utilizado por el motor de tornillo y la larga vida útil, la vida útil del motor de tornillo también está protegida por partes mecánicas, especialmente mantenimiento, mantenimiento,y los trabajos de mantenimiento de reemplazo pueden ser manejados a tiempo, lo que puede prolongar aún más la vida útil y reducir los costes de mantenimiento en el proceso de producción.

2Reglas de denominación y especificaciones técnicas generales del motor paso a paso híbrido
reglas de denominación de los motores paso a paso lineales,

Nema23 Motor paso a paso de doble pila cautivo 990N Fuerza 2 Fase 4 Motor paso a paso de alambre 0
Las especificaciones generales,

Ángulo de paso	1.8° (2a fase)
Precisión del ángulo de paso	± 0,09°
Tamaño	Nema23, 57 mm
Grado de aislamiento	Se aplicarán las siguientes medidas: Clase B
Fuerza dieléctrica	500 VAC durante 1 minuto
Aumento de la temperatura	Menos de 80°C (corriente nominal)
Temperatura de la superficie	Máximo permitido 100 °C
Rango de humedad	20 a 90% de RH
Grado IP	Protección IP40
Certificados	Los productos de la categoría 1 incluidos en el anexo I se clasifican en el anexo II.

3. 20LHS0494/0244/0164 Tipo cautivoH.Hoja de datos de rendimiento del motor de paso lineal híbrido

Nombre del modelo	El cableado	Voltagem nominal	Nombrado En la actualidad	Resistencia / fase	Inductividad /fase	Consumo de energía	Temperatura en aumento.	Peso	El aislamiento Resistencia
57LHS3324	Bipolaridad	3.25V	3.32A	0.98Ω	1.33 mH	14 W	75 °C	352 gramos	20MΩ
Las demás:		5 V	2.16A	2.31Ω	6.6 mH
Las demás		12 V	0.9A	13.33Ω	45.1 mH

Nota: Disponible la personalización de las especificaciones del motor.
Las especificaciones de los tornillos de conducción disponibles,

Código	Dimensiones del hilo del tornillo de conducción en mm
Código	Diámetro	el paso	el plomo
A. No	φ9.53	0.0079375	1.5875
T.	φ9.53	0.021166	4.22
El S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4. Dimensiones mecánicas (en mm)

No hay dibujos mecánicos de tipo cautivo, tal como se muestra a continuación.
Nema23 Motor paso a paso de doble pila cautivo 990N Fuerza 2 Fase 4 Motor paso a paso de alambre 1
Dibujos mecánicos del tipo de tuerca externa, tal como se muestra a continuación.

5. Curvas de fuerza y ritmo de pulso

6. Cables
