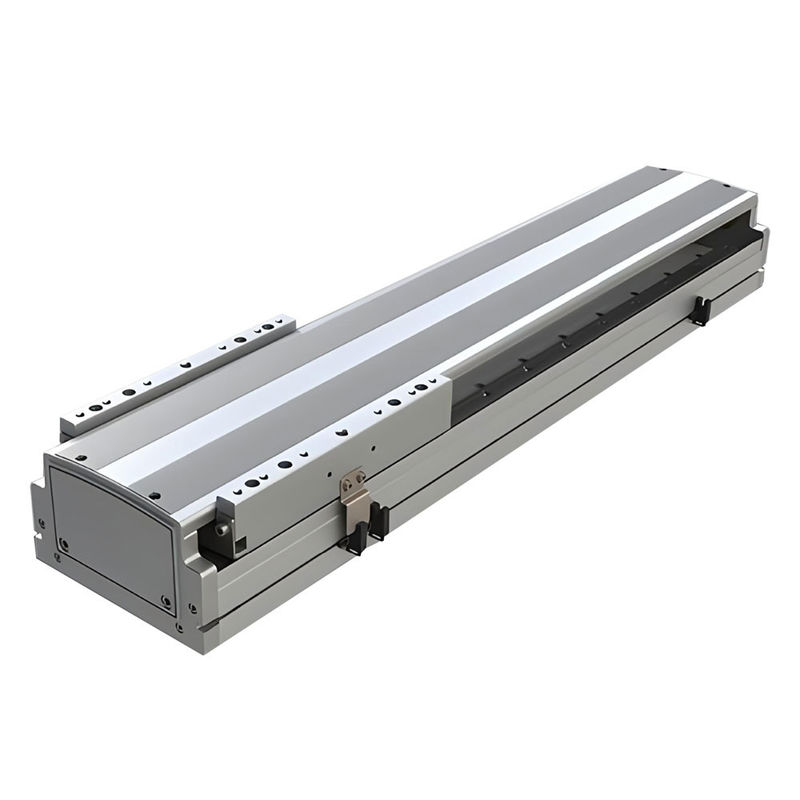

YK-KE-115 812N Módulos de motor lineal semi-cerrados de alta precisión con alta calidad de rendimiento para automatización industrial

1. Resumen de los productos

El motor lineal es un dispositivo de transmisión que convierte directamente la energía eléctrica en maquinaria de movimiento directo sin requerir ningún mecanismo de conversión intermedio.Se puede considerar como un motor giratorio abierto y aplanado de acuerdo con los planos radiales y exhibidosLos motores lineales también se llaman motores de barra de empuje. Los tipos de motores lineales más comunes son tipo plano, tipo de ranuras en forma de U y tipo de tubería.

El motor lineal se describe a menudo brevemente como el motor rotativo es aplanado, y el principio de trabajo es similar.las pistas magnéticas están fijadas en un plano de aceroEl rotor del motor incluye bobina de enrollamiento, placa de circuito de componentes Hall, regulador de calefacción eléctrica (sensor de temperatura de monitoreo de temperatura) e interfaz electrónica.Motor de rotación regular, el movimiento del rotor y el estator necesitan cojinetes para mantener un espacio de aire adecuado.el motor lineal necesita una guía lineal para mantener la posición del movimiento generado por el rotor en el campo magnéticoEl motor lineal necesita retroalimentación de la posición del rotor por un codificador lineal, que puede medir directamente la posición de la carga para mejorar su precisión de posición.

Principio de funcionamiento del motor lineal:

La parte como estator en el motor rotativo se llama parte primaria, y la parte como rotor se llama parte secundaria.las partes primarias y secundarias tienen diferentes longitudes para garantizar que el acoplamiento entre las partes primarias y secundarias sea estable dentro del alcance de movimiento requerido.Tomando el motor de inducción lineal como ejemplo: cuando el devanado primario está conectado a la fuente de alimentación de CA, genera un campo magnético ondulante en el espacio de aire.El secundario genera empuje electromagnético y corriente cuando el campo magnético ondulante lo cortaEntonces la corriente genera su propio campo magnético y debido a la interacción entre estos dos campos magnéticos, se generará un par.entonces la parte secundaria se moverá y, de modo que el rotor comienza a girar y si el secundario está fijo, el primario se moverá.

En comparación con el motor giratorio, elEl motor interior tiene principalmente las siguientes características::

En primer lugar, la estructura es simple. Debido a que el motor lineal no necesita convertir el movimiento de rotación en movimiento lineal a través de un mecanismo mecánico, la estructura en sí es simplificada,Así que el peso y el volumen se reducen enormemente.

La segunda es la alta precisión de posicionamiento debido a la eliminación de partes mecánicas que convierten la rotación en movimiento lineal.que está controlado por un controlador de motor lineal dedicado.

El motor lineal es fácilmente soportado por una suspensión magnética,Así que mantiene una cierta brecha de aire entre el movimiento y el estator sin contactoLa velocidad normal del motor paso a paso lineal es de 1m/s a 10m/s y se puede personalizar para velocidades de hasta 100m/s si el cliente lo necesita.

El motor lineal no puede lograr ninguna transmisión de potencia de contacto, por lo que la pérdida de fricción mecánica es casi cero,y la tasa de fallas es mucho menor y libre de mantenimiento.

2Características de los productos Kaifull

Simplificar los procesos complejos, la formación de módulos:

Rompiendo con el motor lineal tradicional, está compuesto por componentes complejos y multicomponentes.y el soporte de la cabeza de lectura están integrados para formar un módulo integrado simple y resistente.

Precisión muy alta, perpetuamente:

Mediante el empleo de un proceso especializado para incrustar los rieles de guía directamente en los perfiles de aluminio, seguido de una rectificación de precisión de un solo paso utilizando máquinas de rectificación de alta precisión,el motor lineal alcanza aún más alto
precisión y mayor durabilidad.

Más almacenamiento de aceite, más tiempo de operación:

Con una gran capacidad de almacenamiento de aceite, el módulo más grande puede recorrer hasta 100.000 kilómetros con una sola inyección de aceite.

Capacidad de carga más alta, funcionamiento más estable:

El deslizador contiene un número sustancial de grandes bolas de acero de precisión, cada bola capaz de soportar una carga de 1 a 2 toneladas.

Firmes en las exigencias duras:

Capaz de soportar una carga excéntrica de 500 mm, el módulo continúa funcionando impecablemente.

Material optimizado para una mayor resistencia al desgaste y al óxido:

Los rieles de guía incorporados están hechos de material de acero inoxidable, ofreciendo una resistencia superior al desgaste, la corrosión y el óxido.

3Reglas de nombramiento del motor lineal de la serie KE

4. Principales especificaciones de funcionamiento
