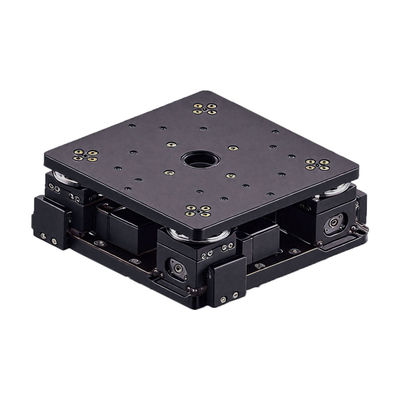

YK-XXY180 XXY UVW XYR Planta de alineación de alta precisión para el control automático del movimiento

1. Resumen de los productos

La plataforma de posicionamiento XXY, originaria de Alemania, adopta un marco (Frame) con un gran interruptor magnético de presión de aguja,para que el vidrio fijo en la parte superior pueda combinarse con el marco inferiorDespués de llegar a Japón, fue rebautizado como la plataforma eléctrica de posicionamiento UVW de tres ejes.Combinado la estructura de posicionamiento de forma común XY, y convirtió el interruptor magnético original en un módulo de control de movimiento de 3 o 4 ejes compuesto por un rayo guía o transversal guiado por motores.

La plataforma XXY está compuesta por dos conjuntos de módulos de control de movimiento en la dirección X, un conjunto de módulos de control de movimiento en la dirección del eje Y y un módulo de control de movimiento del eje libre.Puede generar diferentes ángulos de rotación θ mientras se mueve en cualquier dirección XXY, y su precisión es muy alta.

Normalmente, la plataforma se compone de rieles de guía lineal de alta precisión, bloques de deslizamiento, toboganes, regla de rejilla y otros componentes, que pueden realizar el movimiento y el posicionamiento.Como pieza de ejecución mecánica en un sistema de posicionamiento de alta precisiónSe utiliza ampliamente en aplicaciones de automatización industrial, que requieren precisiones extra altas, tales como semiconductores, equipos de ensayo, máquinas de producción de LCD y productos ópticos (fibra óptica,Lentes ópticas, etc.), máquinas de exposición, máquinas de adhesión, máquinas de impresión de máscaras, posicionamiento de WAFER, instalación de piezas, máquina de perforación de PCB, inspección de características de iluminación LCD, máquina de corte,las máquinas de película de etiqueta (LCD/FPC), máquinas de impresión en línea, etc.

2Productos destacados

Alta precisión

Con base en nuestra rica experiencia en diseño, procesamiento y ensamblaje, la precisión de repetición de los productos estándar puede alcanzar 0,001 mm (1 μm).

Alta confiabilidad

Hasta 80000 horas de vida media muestran una gran fiabilidad de las plataformas en aplicaciones de automatización

Alta estabilidad mecánica

Los diversos eslabones del conjunto de la plataforma de emparejamiento de Tianhan, incluyendo tornillos, motores, líneas,y componentes de procesamiento para probar y mejorar en todas partes para aumentar efectivamente la estabilidad de la plataforma.

Respuesta rápida

Con procedimientos exclusivos de algoritmos de I + D, mejorar la velocidad general del ritmo y proporcionar una excelente eficiencia.

Control de la automatización

El sistema de control de la plataforma de posicionamiento generalmente utiliza tecnología de control digital, que puede realizar automatización y control y gestión inteligentes, reducir la intensidad de operación artificial,y mejorar la eficiencia de la producción y la calidad del producto.

Fácil de usar

Interfaz de aplicación sencilla permite que las plataformas funcionen fácilmente y se integren rápidamente en las aplicaciones de los clientes

Garantización prolongada

Hasta 3 años de garantía permite al cliente sin preocupaciones de servicios.

Personalización flexible

Alta calidad y personalización rápida y flexible basada en las necesidades del cliente

2Reglas de nombramiento

3. Principales especificaciones de funcionamiento

3. Dimensiones mecánicas (mm)
